Amazon Echo Dot 3. Generation zerlegen

Geschrieben von: Ben Nicholsonb
  • Kommentare: 3
Amazon Echo Dot 3. Generation zerlegen

Schwierigkeitsgrad

Mittel

Schritte

6

Zeitaufwand

20 - 30 Minuten

Einleitung

  1. GYqaETyN1eyTBWO6
    GYqaETyN1eyTBWO6
    pFsZ3EnejINPxaYd
    ZqHEHDZjf3kg3dbp

    • Setze ein geeignetes Werkzeug, z.B. einen Spatel bei den Anschlüssen unter die Bodenplatte und heble sie ab.

    • Achte darauf, dass der Kleber nichts berührt. Lege die Platte auf die bedruckte Seite.

    • Wenn der Kleber zu stark ist, weiche ihn mit einem Haartrockner auf.

  2. LWqWk2iFjbDamwMt
    LWqWk2iFjbDamwMt
    Hf5SgemguSXPQAMT
    FSfPagFLS3saMCGu

    • Nimm einen Torx T6H Schraubendreher und entferne die vier Schrauben am Boden.

    • Hebe die Abdeckung ab.

  3. puvZZmis3621i35u
    puvZZmis3621i35u
    DTJhNHuS4tCUogaM
    sRRS2VtEFBROH4Z1

    • Löse zuerst das Flachbandkabel, hole dann die Platine heraus.

  4. IZBxeAHR6cl3f2N4
    IZBxeAHR6cl3f2N4
    Gfyq3m4EGM5mWtU5
    xEYi6fwQ6gxQ4YKM

    • Entferne weitere Torx-Schrauben an der Unterseite, eventuell brauchst du eine Verlängerung dafür.

    • Ziehe am Metall, die Oberseite sollte sich vom Rest lösen.

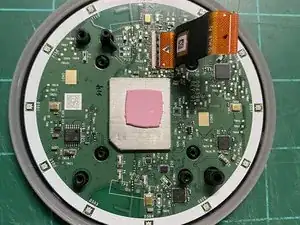

  5. 4aVBVQTwuLJNxwjy
    4aVBVQTwuLJNxwjy
    XCa6GsWB3SXsQOQ1
    pPvxRHP2k26qnK4d

    • Entferne vier Schrauben und entferne das weiße Teil (Lichtverteiler).

  6. oLaviLeE2YMkKGMF
    oLaviLeE2YMkKGMF
    Dns1uKSTcFELm3HU

    • Halte das Oberteil an der Kante fest und trenne das Oberteil weiter auf. Eventuell musst du dazu oben einen Knopf drücken.

    Where would one find a replacement ribbon cable.

    Tim Taylor -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
