Einleitung
Verwende diese Anleitung, um den Akku in deinem Dell Inspiron 5570 Laptop zu ersetzen.
Entlade den Akku zu deiner Sicherheit auf unter 25 %, bevor du das Gerät zerlegst. Dies verringert das Risiko, dass sich der Akku entzündet oder sogar explodiert, falls er während der Reparatur versehentlich beschädigt wird. Wenn dein Akku aufgebläht ist, musst du entsprechende Vorsichtsmaßnahmen treffen.
Ersatzteile
-
-
Entferne die sieben Schrauben, mit denen das untere Gehäuse befestigt ist, mit einem Kreuzschlitzschraubendreher:
-
Drei 5 mm lange Schrauben
-
Vier 7,5 mm lange Schrauben
-
Löse die drei unverlierbaren Schrauben.
-
-
-
Drehe den Laptop um und öffne das Display, so dass die Tastatur frei liegt.
-
Setze ein Plektrum zwischen der vorderen rechten Ecke des unteren Gehäuses und dem Rahmen ein.
-
Heble nach oben, um die Clips zu lösen, mit denen die Abdeckung befestigt ist.
-
Wiederhole diesen Vorgang an der gegenüberliegenden Ecke.
-
-
-
Setze ein Plektrum zwischen der Vorderkante des unteren Gehäuses und der Abdeckung in der Nähe des Trackpads ein.
-
Heble hoch, um die Clips an der Vorderkante des Laptops zu lösen.
-
-
-
Schließe das Display des Laptops und drehen ihn um.
-
Ziehe die linke Seite des unteren Gehäuses vom Rahmen ab und entferne sie.
-
-
-

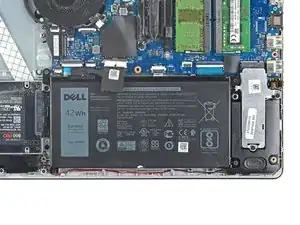

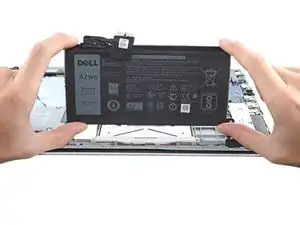

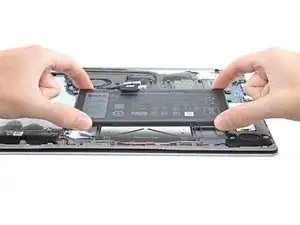

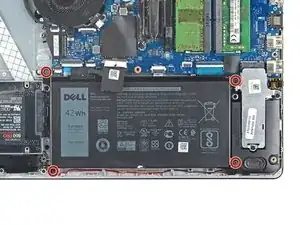

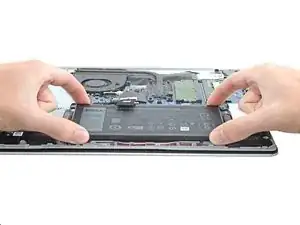

Entferne die vier 4 mm langen Schrauben, mit denen der Akku befestigt ist, mit einem Kreuzschlitzschraubendreher.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.
Nach Abschluss dieser Anleitung solltest du deinen neu eingebauten Akku kalibrieren.
Entsorge deinen Elektromüll sachgerecht.
Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
