Front Panel-Baugruppe entfernen

Geschrieben von: Alex Diaz-Kokaisl
  • Kommentare: 0
Front Panel-Baugruppe entfernen

Schwierigkeitsgrad

Schwierig

Schritte

7

Zeitaufwand

45 Minuten - 2 Stunden

Einleitung

Dies ist eine grundständige Anleitung. Sie ist Teil einer anderen Anleitung und sollte nicht unabhängig davon verwendet werden.

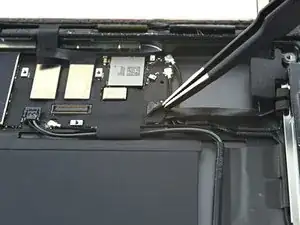

  1. dBgHCbiwHw1WMWQf
    dBgHCbiwHw1WMWQf
    ntxnwIlQBB2Yco2O

    • Ziehe das Klebeband über dem ZIF-Anschluss am Kabel zum Home Button mit der Pinzette ab.

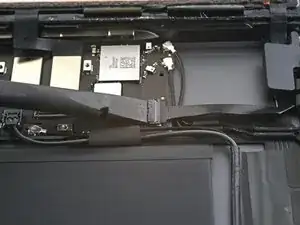

  2. w4eXX2BdWPHkxcYR
    w4eXX2BdWPHkxcYR
    vJ4GAR4ONBjjWxHG

    • Klappe den kleinen, scharnierartigen Sicherungsbügel des ZIF-Anschlusses am Kabel des Home Buttons mit dem Spudger, einem Öffnungswerkzeug oder deinem Fingernagel hoch.

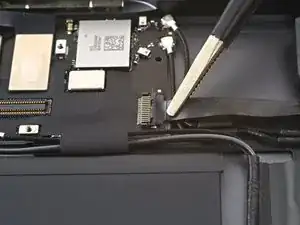

  3. CDBsVjWQNOmeZ3pH
    CDBsVjWQNOmeZ3pH
    DaP1reiBQRWBZboX

    • Ziehe das Flachbandkabel zum Home Button mit einer Pinzette gerade aus dem ZIF-Anschluss heraus.

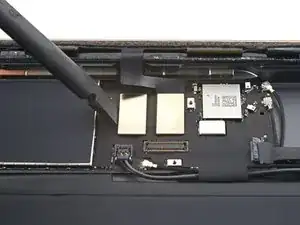

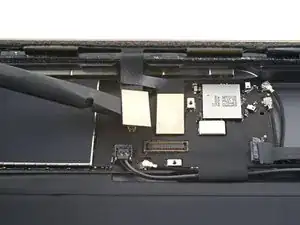

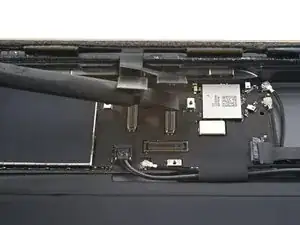

  4. fRqjvfUDFpGwJEuM
    fRqjvfUDFpGwJEuM
    2cZUUmYT6MTjcxtl
    qqbJARxZIHM5nCan

    • Heble die beiden Druckstecker des Touchscreenkabels mit dem flachen Ende des Spudgers hoch und trenne sie ab.

    • Heble nur an den Steckern, nicht an den Anschlüssen, sie könnten sonst beschädigt werden.

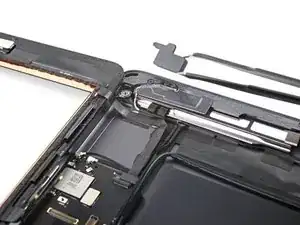

  5. 2Z65nIi4uMCvttCN
    2Z65nIi4uMCvttCN
    OThHsnG4ttXrfCQE
    HaUpGcXp2GltHHjW

    • Heble den Vibrationsdämpfer in der rechten unteren Ecke des Gerätes mit dem flachen Ende des Spudgers hoch.

    • Achte dabei auf das Flachbandkabel zum Home Button, es darf nicht reißen.

    • Entferne den Vibrationsdämpfer.

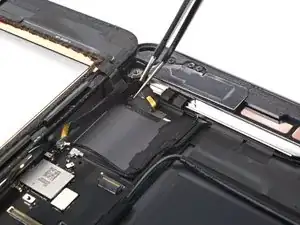

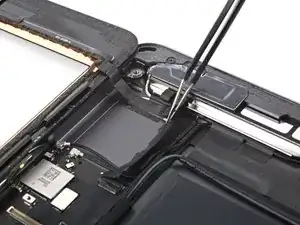

  6. ogIaD6vOywWV4qFm
    ogIaD6vOywWV4qFm
    CF4xLynj23qvWZQO

    • Das Flachbandkabel zum Home Button ist leicht festgeklebt.

    • Ziehe das Kabel zum Home Button mit einer Pinzette vom Rahmen ab.

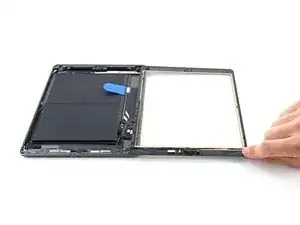

  7. 6nVv2pTvXfQeJt5k
    6nVv2pTvXfQeJt5k
    edNM131pTfdaygtM
    NTLOVWWsXPM33GkA

    • Entferne die Frontpanel-Baugruppe.

    • Es kann sein, dass die Frontpanel-Baugruppe noch an manchen Stellen am Rahmen festklebt. Schneide dort den Kleber mit einem Plektrum auf.

    • Wenn an deinem neuen Display Probleme mit Phantomeingaben auftreten, kann dies gelöst werden: klebe eine Schicht von sehr dünnem Isolierband, z.B. Kapton-(Polyimide-)band auf die markierten Stellen auf der Rückseite. Touchscreens von iFixit sind bereits damit ausgestattet und benötigen keine weitere Behandlung.

    • Ohne diese Isolierung können diese Bereiche des Touchscreens Kontakt mit anderen Bauteilen erhalten, so dass diese Fehlfunktion entsteht.

    • Die Isolierung ist nicht zu erkennen und unterscheidet sich von den Schaumstoff-Schutzstreifen, die an vielen iPads eingebaut sind.

    • Bevor du beim Zusammenbau das neue Display einbaust, musst du alle Kleberreste vom iPad entfernen und die Klebestellen mit hochkonzentriertem (mindestens 90%igem) Isopropylalkohol und einem fusselfreien Tuch reinigen. Dadurch wird das iPad für den neuen Kleber vorbereitet; er kann dann besser haften.

    • Teste alle Funktionen des iPads und befestige vorgestanzte Klebestreifen auf der Rückseite des Displays. Unsere Anleitung für Displayklebestreifen hilft dir dabei, bevor du das Display endgültig festklebst.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
