GoPro Hero 9 und 10 Black auseinanderbauen

ACHTUNG: Entferne den Akku und alle Stromquellen, bevor du mit dem Auseinanderbauen beginnst.

Die GoPro Hero 9 und 10 Black wurden nicht dafür gemacht, auseinandergenommen zu werden.

In dem Bild unten ist die GoPro Hero 9 vollständig zerlegt.

Da die GoPro Hero 9 Black und die GoPro Hero 10 Black fast identisch sind, können beide auf die selbe Weise auseinandergebaut werden.

Bitte beachte, dass du in die Rückseite deiner Kamera schneiden werden musst und sie dementsprechend nicht mehr so aussehen wird, wie davor.

Nach dem Zusammenbauen ist deine Kamera eventuell nicht mehr wasserdicht. Greife auf ein wasserdichtes Gehäuse zurück, falls die Kamera wieder wasserdicht sein soll.

Erwärme die GoPro (vermeide dabei direkt den Bildschirm zu erwärmen). Erhitze die GoPro nur so lange, dass du sie immer noch mit bloßen Händen anfassen kannst.

Schneide mit einem Skalpell in die Seite für ungefähr 5mm.

Es ist empfehlenswert, das Skalpell vorher zu erhitzen und so ein leichteres Entfernen des Bildschirmes zu ermöglichen.

Stecke beide Bildschirmkabel aus.

Löse die Kabelverlängerung auf der Rückseite des Bildschirmes und das schwarze Plastikkabel.

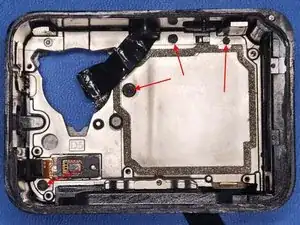

Um das Akkugehäuse zu entnehmen, musst du zuerst die drei Kreuzschlitzschrauben entfernen.

Hebe das Akkugehäuse heraus und stecke die Kabel an der Hauptplatine aus.

Stecke zuerst das Stromkabel ab.

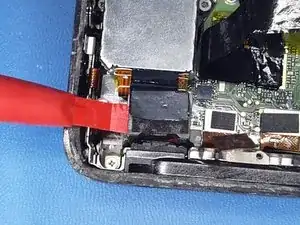

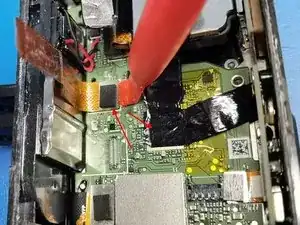

Setze an der im Bild gezeigten Position mit einem Hebelwerkzeug an und heble den Anschluss vorsichtig an (er sollte sich bereits bei minimalem Druck lösen).

Entferne das schwarze Plastikkabel.

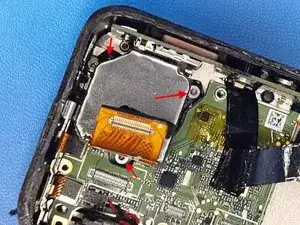

Löse die beiden Kreuzschlitzschrauben.

Stecke die Kamera aus.

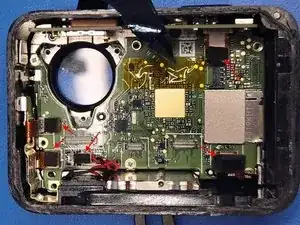

Entferne die im Bild gezeigten Schrauben.

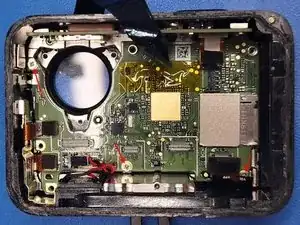

Stecke alle übrig gebliebenen Kabel aus.

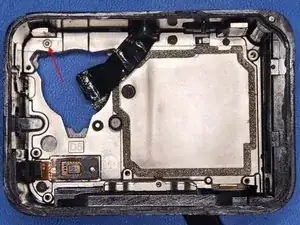

Löse die drei Kreuzschlitzschrauben.

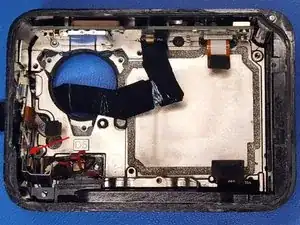

Löse die vier Kreuzschlitzschrauben.

Um den Anschaltknopf mit seiner Plastikhalterung zu entfernen, musst du ihn zur Seite drehen und dann ziehen. Nach all den vorangegangenen Schritten sollte er nur noch von einem Plastikpin gehalten werden.

Wenn du die GoPro wieder zusammenbaust, musst du eventuell etwas Kleber an der Stelle der Pins verwenden oder der Anschaltknopf könnte nicht mehr funktionieren.

Um den Lautsprecher zu entfernen, empfehle ich es, ein dünnes Hebelwerkzeug zu verwenden, um von den Lautsprecher von beiden Seiten anzuheben, bis er rausspringt.

Wenn du den Lautsprecher wieder einbaust, musst du eventuell etwas Kleber verwenden (ich empfehle E6000).

Löse vier TX-5-Schrauben, um die GoPro-Halterung zu entfernen.

Wenn du die Linsenabdeckung entfernst, musst du sie gegen den Uhrzeigersinn drehen. Das kann etwas mehr Kraft erfordern, solltest du es das erste Mal machen.

Löse zuerst vier TX4-Schrauben an der Vorderseite der GoPro.

Löse danach eine TX4-Schraube von der Seite der GoPro, wie es in dem Bild gezeigt wird.

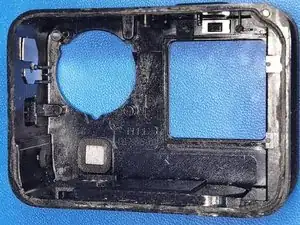

In manchen Fällen ist es möglich, den Käfig einfach mit genug Kraft, an der Stelle wo die Linse war, herauszuziehen, aber in meinem Fall musste ich zuerst mit einem Skalpell vier Plastikpins wegschmelzen und danach konnte ich den Käfig mit viel Kraft entfernen.

Ich fand es leichter, den Bildschirm auf der Vorderseite zu entfernen, indem ich am Bildschirmkabel gezogen habe, da er sich so einfach herauslöste.

Folge den Schritten oben in umgekehrter Reihenfolge, um die GoPro wieder zusammenzubauen.

Gib Kleber, wie auf dem ersten Bild mit der roten Linie gezeigt wird, auf die Ränder der Kamera [ich empfehle den Kleber E6000]

Ich empfehle, dass du mit einer Art Klemme den Bildschirm und den Rahmen der GoPro mit Druck zusammenhälst.

E6000 Kleber kann von 24 Stunden bis zu 72 Stunden trocken und hat erst nach dieser Zeit seine maximale Klebekraft entfaltet.

Im zweiten Bild kannst du sehen, wie die GoPro am Ende aussieht.

Verwende ein wasserdichtes Gehäuse, falls deine Kamera wasserdicht sein soll.
