Logic Board tauschen

Geschrieben von: Spencer Day

Kommentare: 11

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

40 - 50 Minuten

Einleitung

Diese Anleitung zeigt, wie das Logic Board im MacBook Air 13" von 2022 ausgetauscht werden kann.

Damit Touch ID weiterhin funktioniert, musst du auch noch den Touch ID Sensor durch einen neuen ersetzen, der mit dem Logic Board gekoppelt ist. Wenn dein neues Logic Board nicht mit einem gekoppelten Touch ID Sensor ausgeliefert ist, wirst du die Touch ID Funktion verlieren. Der Touch ID Sensor des MacBook Air ist ab Werk mit dem Logic Board gekoppelt — ohne Apples proprietärem Kalibrierverfahren kann noch nicht einmal ein originaler Touch ID Sensor eines anderen MacBook Air richtig funktionieren.

Hinweis: In diesem Laptop werden Standard-Torx und Torx Plus (IP) Schrauben verwendet. Wenn du nicht alle Torx Plus Schraubendreher zur Hand hast, kannst du auch die Standard-Torx-Schraubendreher verwenden. In diesem Fall musst du beim Ausdrehen fest und gleichmäßig nach unten drücken, damit die Schraubenköpfe nicht beschädigt werden.

Werkzeuge

Ersatzteile

MacBook Air M2 2022 (A2681) 8-Core 3.49GHz CPU / 8-Core GPU Logic Board with Paired Touch ID Sensor

Schritt 1

Bevor du beginnst, entlade deinen Akku auf unter 25%. Ein geladener Lithium-Ionen-Akku kann sich entzünden und/oder explodieren, wenn er bei der Reparatur versehentlich beschädigt wird.
Fahre dein MacBook herunter und stecke alle Kabel aus.
Schließe den Bildschirm, drehe Laptop um und lege ihn hin. Öffne den Laptop erst wieder, nachdem der Akku abgetrennt wurde.

Schritt 2

Entferne die vier 6,4 mm langen Pentalobe P5 Schrauben, mit denen das Gehäuseunterteil befestigt ist:
Zwei Schrauben mit einem kurzen Gewindeteil in der Nähe der Scharniere
Zwei Schrauben mit einem langen Gewindeteil an der Vorderseite des MacBooks
Halte die Schrauben während der Reparatur gut geordnet und achte darauf, dass jede wieder an ihren ursprünglichen Platz zurück kommt, sonst kann das Gerät beschädigt werden.

Schritt 3

Drücke einen Saugheber in der Mitte der vorderen Kante auf das untere Gehäuse fest.
Ziehe den Saugheber fest und gleichmässig hoch, bis ein schmaler Spalt zwischen dem Gehäuseunterteil und dem Rahmen entstanden ist.
Setze ein Plektrum in den Spalt ein.

Schritt 4

Während jedem der nächten vier Schritte solltest du spüren und hören, wie sich die einzelnen vier Klammern lösen. Wenn nicht, setze das Plektrum tiefer ein und versuche es erneut.
Schiebe das Plektrum in die untere rechte Ecke um die erste Klammer zu lösen.
Schiebe das Plektrum um die Ecke herum und an der rechten Kante nach oben, so dass sich die nächste Klammer löst.

Schritt 5

Setze das Plektrum in den ursprünglichen durch den Saugheber erzeugten Spalt ein.
Schiebe das Plektrum nun um die linke untere Ecke und dann an der linken Seitenkante entlang nach oben, um die restlichen zwei Klammern zu lösen.

Schritt 6

Das untere Gehäuseteil des MacBook Pro ist mit vier Schublaschen fest verbunden. Um diese Laschen zu lösen, brauchst du ziemlich viel Kraft. Um deine Hände vor Verletzungen an den scharfen Kanten des unteren Gehäuseteils zu schützen, solltest du Handschuhe tragen.
Halte das untere Gehäuseteil flach und ziehe es fest und gerade von der hinteren Kante weg, und zwar jeweils eine Ecke nach er anderen, bis sich die Schublaschen lösen.
Ziehe die Abdeckung nicht nach oben, bevor sie ganz abgetrennt ist.

It's obvious once you know how, but I think that stating the direction of force you apply to the lower case (towards the front) to separate the sliding tabs would be helpful.

Thank you for the great instructions!

Tatsuya Takahashi -

The back tabs are meant to slide down towards the track pad. Do not pull up on the back tabs

nick mulvaine -

Using the iFixit opening tool from the toolkit and applying a moderate amount of force between the edge of the lower case and the inner lip of the main body (not the hinge!) worked better for me.

Zach -

Schritt 7

Entferne nun das untere Gehäuseteil.
So wird es wieder zusammengebaut:
Setze das untere Gehäuseteil auf und richte die Schublaschen mit den Schraubenköpfen, die sie verdecken, aus. Drücke das untere Gehäuseteil herunter und schiebe es zur hinteren Kante hin, bis die Laschen einrasten. Halte dann an.
Wenn eine Lasche eingerastet ist, passt die andere vielleicht nicht mehr richtig. Kontrolliere beide Laschen während du schiebst, an der Rückseite darf kein Spalt sein.
Wenn die Schiebelaschen vollständig eingerastet sind und das untere Gehäuse richtig ausgerichtet aussieht, drücke es ringsum fest nach unten, um die darunter liegenden vier Clips einrasten zu lassen.
Du solltest vier klare Klickgeräusche hören und fühlen, wenn sie wieder einrasten.

Nice !

Clay Eickemeyer -

I'd bet that if iFixit was to source upgraded replacement lower case 'feet' with a material like nearly any earlier macbook air or pros had--less hard and slippery--they'd sell a lot of them. I'd buy several sets. The OEM feet are horrible and not very 'Apple' in quality.

Walt Keyes -

Schritt 8

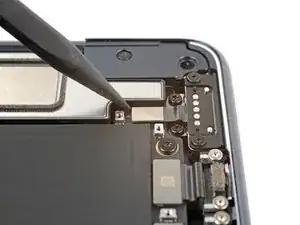

Entferne die beiden 1,5 mm langen Torx T3 Schrauben, mit denen die Abdeckung des Akkusteckers befestigt ist.

Schritt 9

Entferne die Abdeckung des Akkusteckers.

Schritt 10

Heble den Druckstecker des Akkus mit einem Plektrum hoch und trenne ihn ab.
Um einen Druckstecker wieder anzuschließen, musst du ihn erst über dem Anschluss ausrichten. Drücke ihn dann auf einer Seite herunter, bis er einrastet, wiederhole anschließend auf der anderen Seite. Wahrscheinlich benötigst du mehrere Versuche, bis es klappt.

Schritt 11

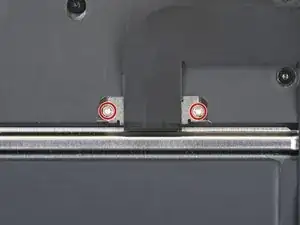

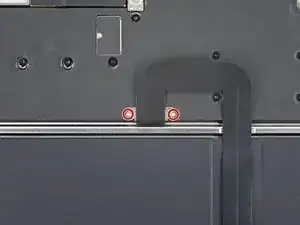

Entferne die beiden 1,5 mm langen Torx T3 Schrauben, mit denen die Abdeckung des Trackpadkabels befestigt ist.

Schritt 12

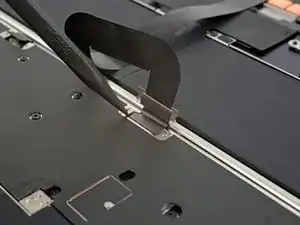

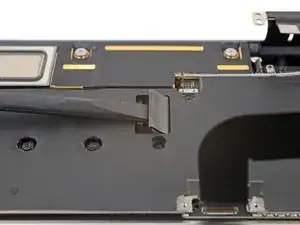

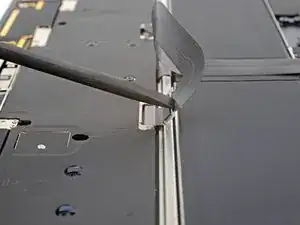

Schiebe die Abdeckung des Trackpadkabels mit einem Spudger oder deinen Fingern aus dem Weg, um Zugang zum darunterliegenden Druckstecker zu erhalten.

Schritt 13

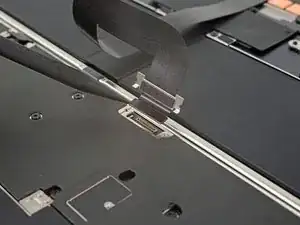

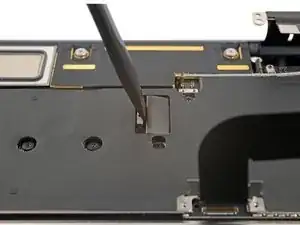

Heble den Druckstecker am Trackpadkabel mit der Spudgerspitze hoch und trenne ihn ab.
Um Steckverbinder wie diesen wieder anzubringen, bringe ihn in die richtige Position und drücke dann vorsichtig auf eine Seite, bis er dort einrastet. Wiederhole das auf der anderen Seite. Drücke dabei nicht auf die Mitte. Wenn der Steckverbinder nicht in der richtigen Position ist, können die Pins verbogen werden, was zu irreparablen Schäden führt.

Schritt 14

Löse den Schaumstoff von der Abdeckung des unteren Displaykabels ab und entferne ihn, so dass eine verborgene Schraube sichtbar wird.

Schritt 15

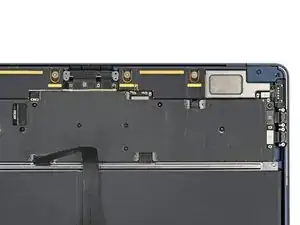

Entferne die vierzehn 1,5 mm langen Torx T3 Schrauben, mit denen die verschiedenen Kabelabdeckungen befestigt sind.

Schritt 16

Entferne die sechs Kabelabdeckungen mit einer Pinzette oder deinen Fingern.

In step 16 (see here https://i.imgur.com/jbmTEsg.png) there are three screws retaining the inboard LCD connector cover. There is a piece of tape covering the centre screw, and it had me stumped for a minute (I am not vwery smart, am I 😂)

Peter Newman -

Schritt 17

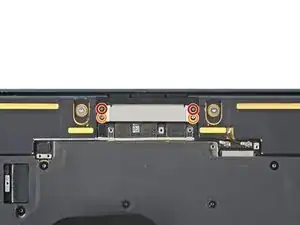

Entferne die vier Schrauben, mit denen die Abdeckung des oberen Displaykabels befestigt ist:
Zwei 2,5 mm P2 Pentalobe Schrauben
Zwei 2,5 mm lange 3IP Torx Plus Schrauben
Die Pentalobe Schrauben müssen beim Zusammenbau in die Gewinde in ihren Schraubenlöchern in der Kunststoffhalterung eingedreht werden.

Schritt 18

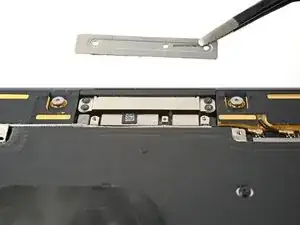

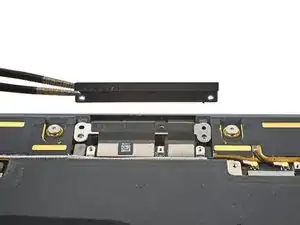

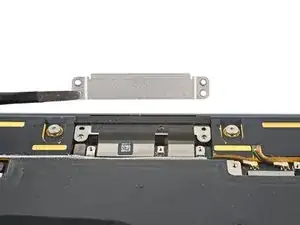

Entferne die Abdeckung des oberen Displaykabels und der Kunstoffhalterung.
Achte beim Zusammenbau darauf, dass die obere Lippe der metallenen Kabelabdeckung in den Schlitz in der Kunstoffhalterung eingreift.

Schritt 19

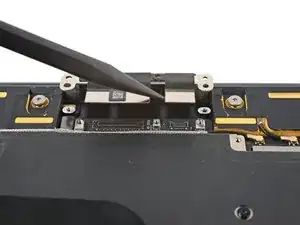

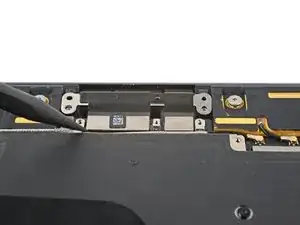

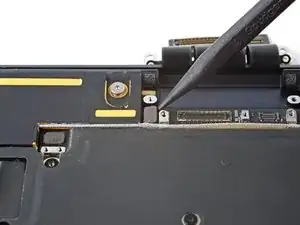

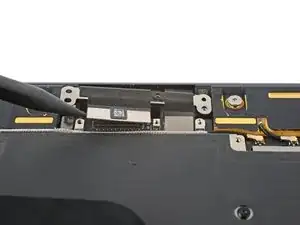

Heble beide Druckstecker der Displaykabel mit der Spudgerspitze hoch und trenne sie ab.

Schritt 20

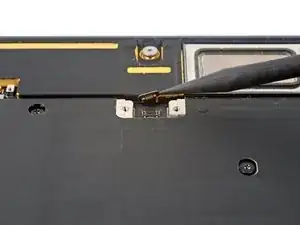

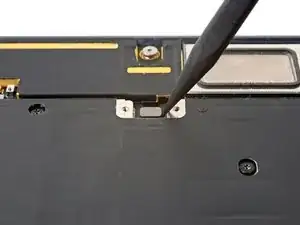

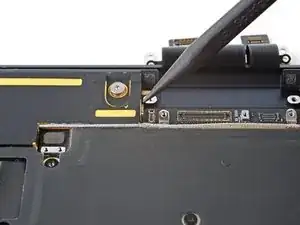

Trenne den Druckstecker der Mikrophon-Baugruppe direkt links vom Displaykabel ab.

Does anybody know what this connects too?
Is it part of the Holy Display Trinity (LCD LVDS, Backlight & Camera) or is this something else?

OmeletteBaguette -

Hi! Thank you for the comment. This is the microphone array connector. The guide has been updated!

Spencer Day -

Schritt 21

Trenne die Druckstecker des linken und rechten Lautsprechers ab.

Schritt 22

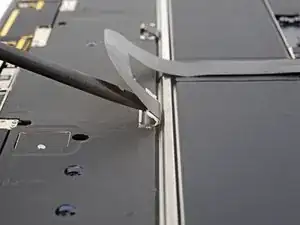

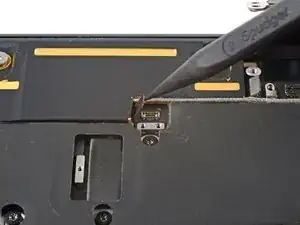

Setze einen Spudger mit dem flachen Ende zwischen das Verbindungskabel und den Schraubenpfosten ein.
Heble nach oben und trenne das Verbindungskabel ab.

Schritt 23

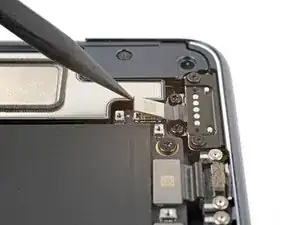

Trenne den Druckstecker des MagSafe-Anschlusses ab.

Schritt 24

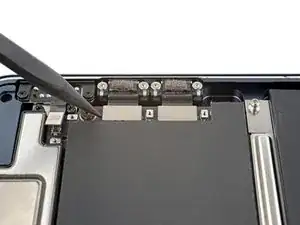

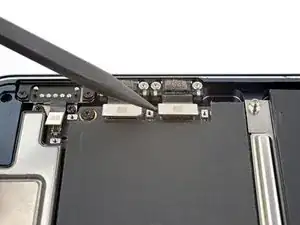

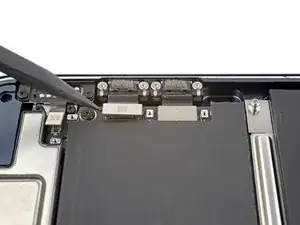

Trenne die beiden Druckstecker des Thunderbolt-Anschlusses ab.

Schritt 25

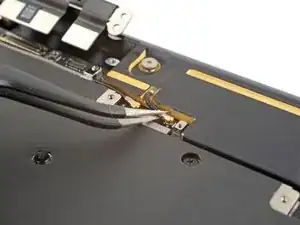

Fasse den ersten Antennenstecker so nah wie möglich am Anschluss mit einer Pinzette an.
Hebe ihn gerade nach oben und trenne das Kabel ab.
Die Antennenstecker auf dem Logic Board sind sehr empfindlich. Ziehe sie beim Abtrennen gerade nach oben, biege sie nicht zur Seite.

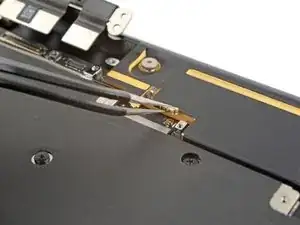

Wiederhole diesen Vorgang für das zweite Antennenkabel.
Um Antennestecker, so wie diese hier, wieder anzuschließen, musst du sie über ihren Anschlüssen ausrichten und mit dem flachen Ende des Spudgers nach unten drücken. Der Stecker sollte dann einschnappen. Das ist etwas knifflig und du musst es wahrscheinlich mehrmals probieren.

Schritt 26

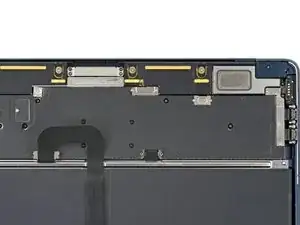

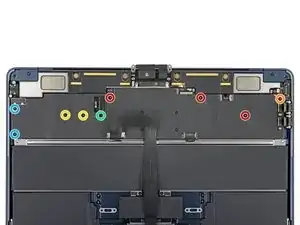

Entferne die neun Schrauben, mit denen das Logic Board befestigt ist:
Drei 3,8 mm lange Torx T5 Schrauben
Eine 3,6 mm lange Torx T5 Schraube
Zwei 3,4 mm lange Torx T5 Schrauben
Eine 3,1 mm lange Torx T5 Schraube
Zwei 2,7 mm lange 3IP Torx Plus Schrauben

Schritt 27

Das Logic Board und seine Abdeckung sind miteinander verbunden und werden als Einheit ausgebaut.
Die Abdeckung geht über die linke Kante des Logic Boards hinaus und verbiegt sich leicht. Ziehe das Logic Board an dieser Seite nicht hoch.

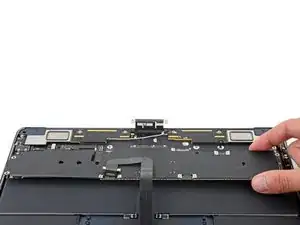

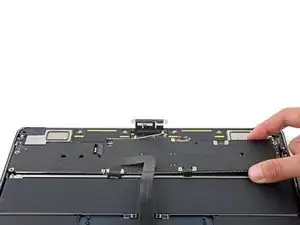

Fasse das Logic Board an der rechten Seite und schiebe es zum Trackpad hin, bis es aus den Vorsprüngen nahe bei den Lautsprechern heraus ist.

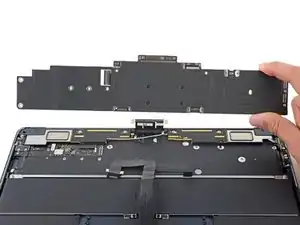

Entferne das Logic Board.

Schritt 28

Überprüfe beim Zusammenbau, ob keine Kabel unter dem Board eingeklemmt sind, wenn du es wieder an seinen Platz zurücksetzt. Überprüfe sorgfältig jede dieser sieben Stellen:
Rechtes Lautsprecherkabel
Trackpadkabel
Displaykabel und Kabel der Mikrofonbaugruppe
Antennenkabel
Akkukabel
Linkes Lautsprecherkabel
Kabel zum USB-C-Anschluss und zum MagSafe-Anschluss

Need to include the microphone array cable from Step 20 ;)

Jeff Suovanen -

Abschluss

Vergleiche dein Ersatzteil mit dem Originalteil. Möglicherweise musst du fehlende Teile übertragen oder Schutzfolien vom Neuteil abziehen, bevor du es einbauen kannst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Lief die Reparatur nicht wie geplant? Probiere es zunächst mit einigen grundsätzlichen Problemlösungen nach Reparaturen. In unserem Forum kannst du Hilfe bei der Fehlersuche finden.
