Panasonic Lumix DMC-GX85 Display tauschen

Geschrieben von: Hae Bom
  • Kommentare: 5
Panasonic Lumix DMC-GX85 Display tauschen

Schwierigkeitsgrad

Mittel

Schritte

7

Zeitaufwand

25 - 30 Minuten

Einleitung

Musst du das Display deiner Panasonic Lumix DMC-GX85 austauschen? Diese Anleitung zeigt dir, wie das geht. Als Werkzeuge benötigst du einen Kreuzschlitz-Schraubendreher und ein Öffnungswerkzeug aus Kunststoff. Arbeite vorsichtig, das Display ist sehr empfindlich.

  1. AFUgMNyaSnxGpDfO

    • Stelle die Kamera kopfüber mit dem Objektiv zu dir auf die Arbeitsfläche.

  2. b1I5Qpq32sdCECVu
    b1I5Qpq32sdCECVu
    stOaQctRKFUAOCnO
    eLDwvRLHLv4RLYUO

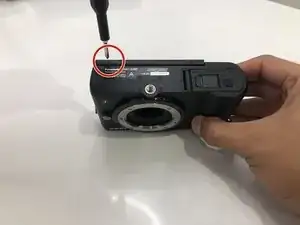

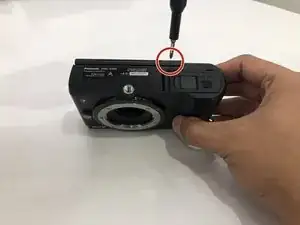

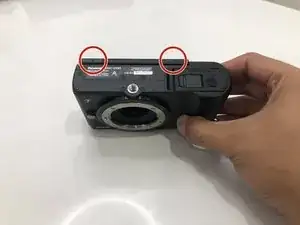

    • Entferne die beiden 4,0 mm Kreuzschlitzschrauben #0 unten am Display.

  3. RPc3eDjaIdBaQeRk
    RPc3eDjaIdBaQeRk
    lwusylXp3U21sqEF

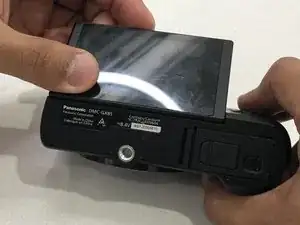

    • Schwenke den Bildschirm vom Kameragehäuse weg, so dass er auf den Boden gerichtet ist.

  4. eeZfTdm6wiTgejL4
    eeZfTdm6wiTgejL4
    LpMK5WyLZcFKfHPw
    ruCkZhEWd2V2JXMi

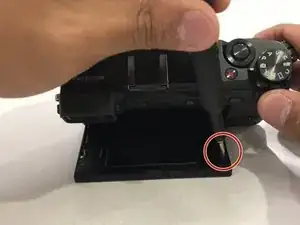

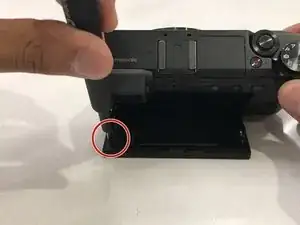

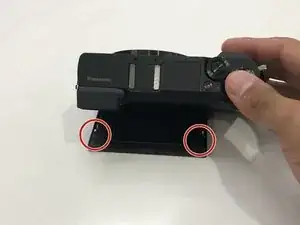

    • Entferne die beiden 6,0 mm Kreuzschlitzschrauben #0 auf der Rückseite des Displays.

  5. hN25LHvCJOl4rc6D
    hN25LHvCJOl4rc6D
    FHwpMogLAHdGFfgK
    iL2s2bwQEUsHEWsE

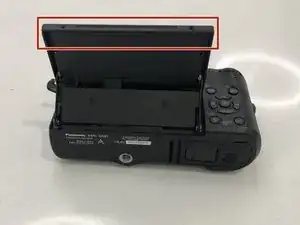

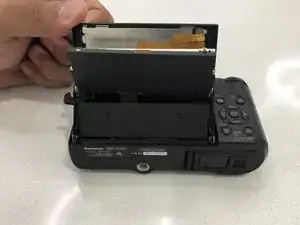

    • Lege die Kamera mit dem Objektiv nach unten auf die Arbeitsfläche.

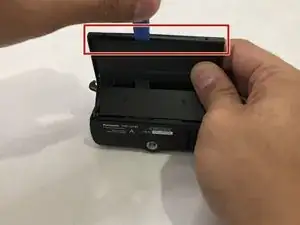

    • Schiebe ein Öffnungswerkzeug aus Kunststoff in den Spalt zwischen der Unterkante und dem Display und erweitere den Spalt vorsichtig.

    • Arbeite dich mit dem Werkzeug gleichmäßig um die Rückseite des Displays herum, bis es in zwei Teile aufgetrennt ist. Entferne es dann mit der Hand.

  6. mRGReIGYRADEroT4
    mRGReIGYRADEroT4
    M4XiU3gMPD1G6TBi
    RJWgOuCaGpBU6GCX

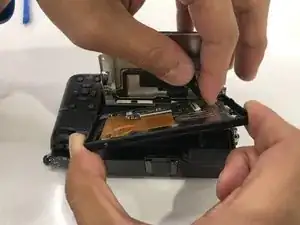

    • Sei bei der Arbeit am Flachbandkabel besonders vorsichtig, damit die Leitungen intakt bleiben.

    • Lege die Kamera mit dem Objektiv nach unten auf die Arbeitsfläche.

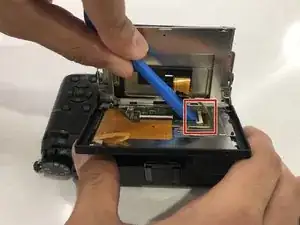

    • Heble den schwarzen Sicherungsbügel mit einem Öffnungswerkzeug aus Kunststoff auf und ziehe das Flachbandkabel aus dem Anschluss heraus.

  7. ZKv3VRQGogZsMKUl

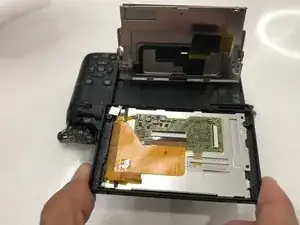

    • Entferne das Display behutsam von der Kamera.

    Hello, thanks a lot for this detailed tutorial.

    I am looking to buy the replacement screen but the link is dead, would somebody have any idea where to find one ?

    Thanks a lot in advance !

    Emilien Guichard -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
