Roborock S7: Cliff Sensor tauschen

Geschrieben von: DegenFixer
  • Kommentare: 6
Roborock S7: Cliff Sensor tauschen

Schwierigkeitsgrad

Schwierig

Schritte

16

Zeitaufwand

1 - 2 Stunden

Einleitung

Hinweis: Diese Reparatur erfordert Lötkenntnisse und -material.

Diese Anleitung zeigt, wie ein einzelner Cliff Sensor (nicht die ganze R/L Einheit) im Roborock S7 ausgetauscht wird.

  1. 5GkZrdBJlEOR52JY
    5GkZrdBJlEOR52JY
    r6VkLuJZ6ObYQt5t

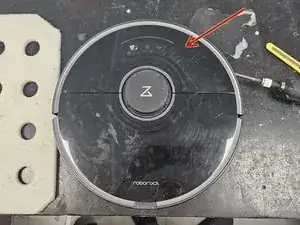

    • Entferne zuerst die vordere Hälfte der oberen Abdeckung.

    • Sie wird nur von recht losen Laschen gehalten. Mit etwas Kraft lassen sie sich lösen.

    • Verbiege die Abdeckung aus Kunststoff nicht zu sehr. Sie ist zwar biegsam, aber wenn sie zu stark verbogen wird, kann sie sich verformen oder reißen.

    • Entferne dann die hintere Hälfte der hinteren Abdeckung.

    • Wenn die Schrauben und Clips gelöst sind, kommt sie einfach heraus.

  2. TOiBioXDNwWEoZLj
    TOiBioXDNwWEoZLj
    1vteBTGHsrj2e1xx
    6nBrhI3qfBWafFoV

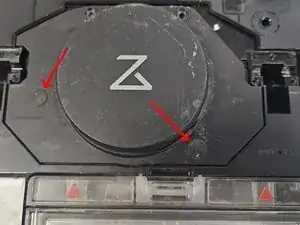

    • Entferne die Gummikappen über den beiden Schrauben.

    • Entferne die Schrauben.

    • Entferne die Einfassung des LiDAR.

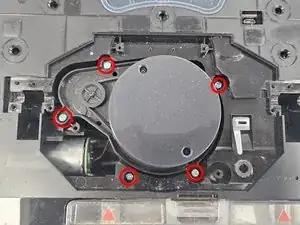

    • Entferne die Schrauben am LiDAR, dann das LiDA selbst.

    • Je nach Typ des Gerätes gibt es drei Versionen des LiDAR. Eines ist deutlich kleiner und mit Kabeln angeschlossen, die anderen beiden durch Steckverbinder.

  3. cKNIv32LupvppPhe
    cKNIv32LupvppPhe
    6ZW2ZKYs2rJvLXx6
    TeNZKlIeg2NVFAhQ

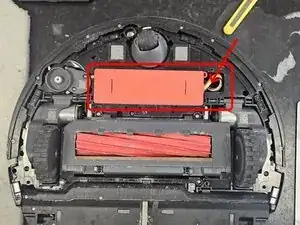

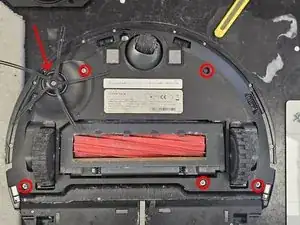

    • Entferne fünf Schrauben und die Seitenbürste, dann die untere Abdeckung.

    • Entferne den Akku. Ziehe ihn nach oben, dann von links nach rechts. Trenne dann den Stecker ab.

    • Gehe vorsichtig mit dem Stecker um. Er geht kaputt, wenn du am Kabel reißt, anstatt ihn zu drücken und herauszuziehen.

    • Entferne die markierten Schrauben, dann die obere Abdeckung der Stoßleisten, dann die Leisten selbst.

    Be careful of the LED embedded in the bumper (on « Max » version I think). 1cm cable to disconnect from the chassis before removing the bumper !

    Guillaume PELESE -

    Hello!

    The LED cable you're referring to is only present in the S7 MaxV model (the one with the camera).

    I plan on creating a separate teardown of it once I get the time.

    DegenFixer -

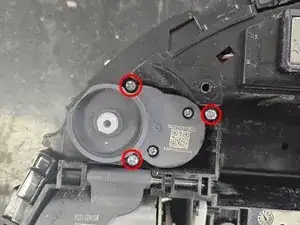

  4. ASXb3bvcoiRS2NPp
    ASXb3bvcoiRS2NPp
    CnHNnWb1OZvcyeJR
    pRxmPupBc4f1XiTG

    • Entferne den Motor der Seitenbürste.

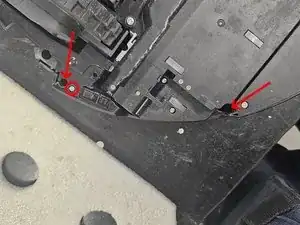

    • Entferne die beiden Schrauben darunter. In den beiden mit Pfeilen markierten Löchern sind Schrauben, die kleinere eine Kreuzschlitzschraube #1, die größere #2. Entferne die Schrauben, dann das Seitenpanel.

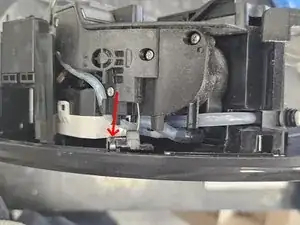

    • Entferne das Kabel vom Kunststoffgehäuse, eine gewinkelte Pinzette ist gut geeignet.

  5. UZcx2IVKIVFft1vB

    • Psst, sie schläft.

  6. Jk2PJAREtwYX4RXf
    Jk2PJAREtwYX4RXf
    XeRFfVjSS5hhY3Wy
    ruYHnyO6amJF6eY6

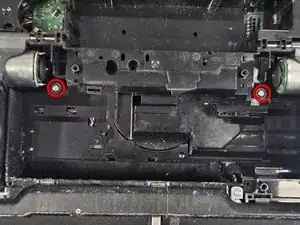

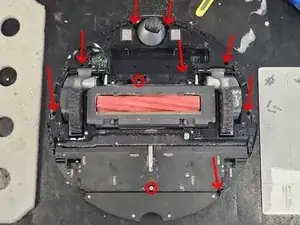

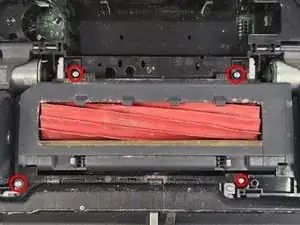

    • Entferne die in Bild 1 markierten Schrauben.

    • Entferne die in Bild 2 gezeigten Schrauben, dann die Hauptbürsteneinheit. Es ist nicht nötig, die Abdeckung oder die Bürste selbst zu entfernen. Ziehe einfach die Einheit heraus.

    • Entferne die beiden Schrauben, die von der Hauptbürsteneinheit verdeckt waren.

  7. MQNpYbjvHENKm5kr
    MQNpYbjvHENKm5kr
    2AoxMkZ4RjQLVAcb

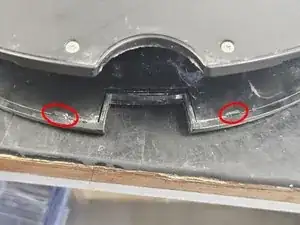

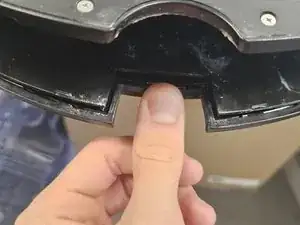

    • Löse diese beiden Laschen.

  8. IWDH4XkfbTESVyN3

    • Voilá - das Gerät ist zerlegt.

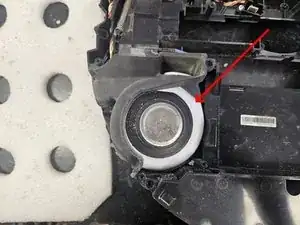

  9. r6KZBMw5ZRneIS4S
    r6KZBMw5ZRneIS4S
    EjJIMCO4lndds1iM
    4r6NvT3W11LS2Nvi

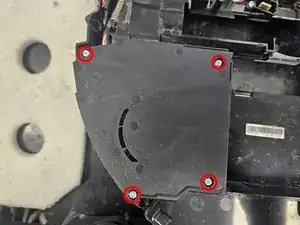

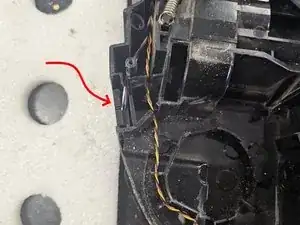

    • Zuerst musst du den defekten Sensor identifizieren. Fange mit dem an, der am häufigsten beschädigt ist.

    • Es handelt sich um den Sensor nahe beim Gebläse. Entferne die Abdeckung über dem Gebläse, dann das Gebläse selbst.

    • Die häufigste Ursache für den Fehler ist, dass Wasser eingesaugt worden ist. Davon landet immer ein wenig im Sensor und beschädigt ihn.

  10. 6dviLnWXsbLppBUF
    6dviLnWXsbLppBUF
    fU1TSNynvoH63Elv
    QjJ6SdWRqUmrwpc4

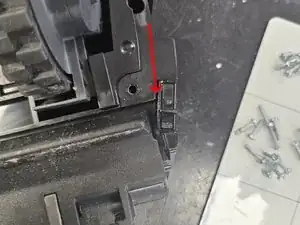

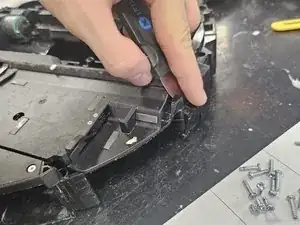

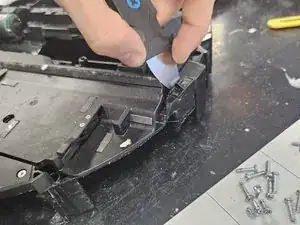

    • Schiebe ein dünnes Werkzeug in den Spalt ein. Ein Jimmy von iFixit eignet sich sehr gut dafür.

    • Du kannst auch versuchen, den Sensor mit einem Hammer zu lösen, riskierst aber, dass dabei der Kunststoff bricht.

  11. EF5wfwvXIpdDmL4F
    EF5wfwvXIpdDmL4F
    OUfvJwLjSVkCsIRc
    mrCmygUtJWtdP6if

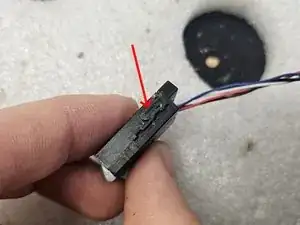

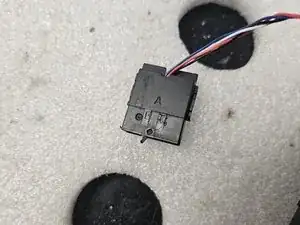

    • Nimm den Cliff Sensor auseinander. Er wird von zwei Clips auf beiden Seiten zusammengehalten. Biege sie auf und schiebe dann die beiden Teile auseinander.

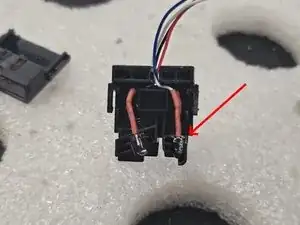

    • In diesem Fall war der Fehler deutlich sichtbar.

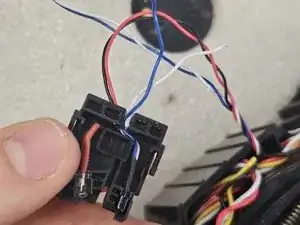

  12. GHu6JxeKgj4tWWWW
    GHu6JxeKgj4tWWWW
    XFmImL34josdSbaN

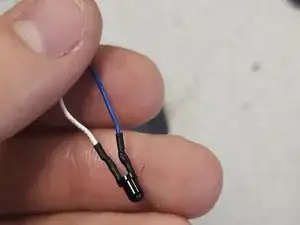

    • Tausche das beschädigte Teil aus.

    • Setze das Gehäuse wieder zusammen.

    Hi, what kind of (and where did you get them) diodes did you use for this fix? Thanks!

    Lil Hubb -

  13. A53JnIJdxvisOsSM

    • Warum sitzt sie so merkwürdig da?

  14. DNNPsfouBFGBpSMV
    DNNPsfouBFGBpSMV
    KTqG3XpQmDOktrAp
    xPZCLPj4GDuDHsKs

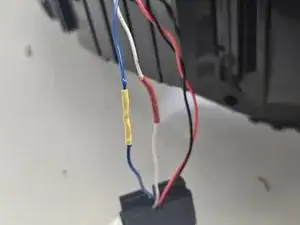

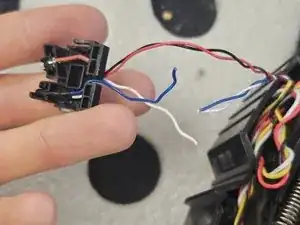

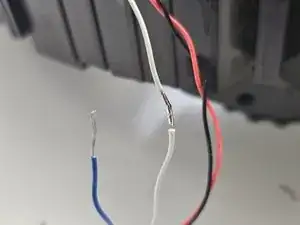

    • Und nun der lustige Teil der Arbeit: Das Löten!

    • Löte die Kabel wieder zusammen, hier blau an blau, weiß an weiß.

    • Weiß könnte positiv sein, blau negativ. Aber es spielt keine Rolle.

    • Isoliere die Verbindung, z.B. mit einem Schrumpfschlauch. Diese Lötarbeit ist wirklich leicht.

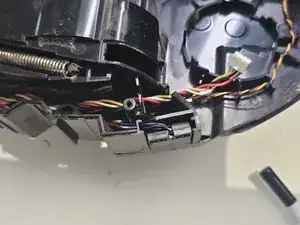

  15. xVR3OBoXUpkpcIRc

    • Setze den Cliff Sensor wieder an seinen Platz zurück. Teste, ob wieder alles richtig funktioniert.

  16. WmFvpITjDioN2ayO

    • Achte beim Zusammenbau darauf, dass kein Kabel dieses oder ein anderes Schraubenloch verdeckt.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
