Samsung UE40B6000VPXZG defektes T-con-Board und Mainboard austauschen

Das Problem: vertikale Streifen !

Nach einiger Recherche habe ich den Verdacht , das das T-con-Board der Übeltäter ist. Also habe ich dieses freigelegt, mir die Bauteilnummer festgehalten und ein Austauschboard und noch ein Mainboard erworben.

Zuerst entfernt man die Rückwand des Gehäuses. (Die weißen Aufkleber auf dem Bild waren Befestigungen für eine LED Hintergrundbeleuchtung.)

Hierzu entfernt man alle Schrauben mit dem KreuzschlitzSchraubendreher die auf dem Bild mit einem roten Kreis markiert sind.

Als nächstes muss man die Befestigungsplatte für den Netzstecker abschrauben.

Jetzt kann man die Rückwand vorsichtig zuerst oben etwas abziehen und dann nach unten weg abnehmen. Den Netzstecker durch die Ausparung in der Rückwand herausziehen.

Nun können wir die inneren Komponenten sehen:

Links im roten Rechteck: der Tieftöner

Mittig oben im blauen Rechteck die Stromversorgung (PowerSupply)

Rechts im gelben Rechteck das Mainboard mit allen Anschlüssen

Mittig unten hinter der Standfussbefestigung im pinken Rechteck das Time Control Board

Die Orangefarbenen Pfeile zeigen auf die Hochtöner.

Als erstes habe ich den Netzstecker entfernt , weil dieser sonst im weg herumbaumelt. Hierzu gibt es links und rechts am Stecker zwei Druckknöpfe. Wenn man diese gleichzeitig drückt kann man den Stecker mit etwas wackeln herausziehen.

rechts oben am PowerSupply führen zwei Kabel ins innere, diese versorgen das Panel mit Strom

Das Kabel rechts unten versorgt das Mainboard mit Strom.

Als nächstes werden die Kabel am Mainboard entfernt.

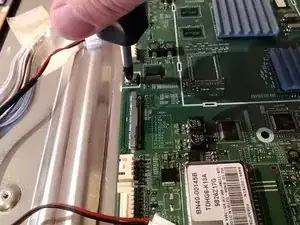

Hierzu oben links die Stromversorgung vorsichtig abziehen indem man mit einem Fasenprüfer oder einem Kunstoffspatel die Verriegelung leicht anhebt.

Dann löst man den Anschluss des Tieftöners

Nachdem man die Hochtöner und das Datenkabel, unterhalb des Flachbandkabels, für die Frontbedienungselemente nach dem selben Prinzip abgezogen hat, zieht man das Flachbandkabel, welches zum T-Con-Board führt , durch zusammendrücken der beiden Knöpfe ab.

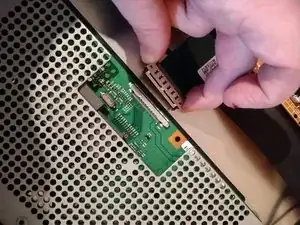

Auf die selbe Weise löst man auch das Kabel vom T-Con-Board ab.

Nun kann das Mainboard ausgebaut werden indem man die auf dem Bild markierten Schrauben herausdreht.

Nachdem alle Schrauben herausgedreht sind, das Board Vorsichtig anheben und herausnehmen.
