Sony a7 LCD tauschen

Geschrieben von: Jeffrey Coleman
  • Kommentare: 9
Sony a7 LCD tauschen

Schwierigkeitsgrad

Mittel

Schritte

18

Zeitaufwand

5 Minuten

Einleitung

Diese Anleitung zeigt, wie ein defektes LCD in der Sony a7 Modell ILCE-7 getauscht wird. Das LCD ist ein wichtiges Bauteil, es erlaubt dem Nutzer das Foto zu kontrollieren oder Einstellungen an der Kamera vorzunz. Hier sind die nötigen Schritte, um das LCD zu ersetzen.

Wenn das Display schwarz bleibt oder nicht reagiert, ist möglicherweise das LCD kaputt. Bevor du das LCD austauschst, schaue zuerst in die Troubleshooting Seiten, vielleicht gibt es doch einfachere Lösungen für dieses Problem.

Tipp: Das LCD besteht aus Glas und bricht leicht. Behandle es mit Vorsicht.

  1. HwDN1DiDNJqUWomd

    • Drehe die Kamera um, so dass der Boden oben ist. Suche die Klappe und den Riegel am Akkufach.

    • In der Anleitung wird die Klappe durch Karton und Klebeband simuliert.

  2. gLEKOW6flwS5DyFP

    • Schiebe den Riegel nach rechts und öffne die Klappe am Akkufach.

    • In der Anleitung wird die Klappe durch Karton und Klebeband simuliert.

  3. YvPKSOlOp4RuiE6j

    • Drücke den blauen Hebel, bis der Akku leicht herausspringt.

    • In der Anleitung wird die Klappe durch Karton und Klebeband simuliert.

  4. SlyUFKURJKYRYXoX

    • Entferne den Akku von der Kamera.

    • Halte den Akku gut fest, damit er beim Herausnehmen nicht herunter fällt.

    • In der Anleitung wird die Klappe durch Karton und Klebeband simuliert.

  5. Vo5kpt6JMq2LPxeS

    • Nimm einen PH00-Kreuzschlitzschraubendreher und drehe die vier M1,5x4 mm Schrauben an der Okularabdeckung heraus. Entferne die Abdeckung.

    • Nimm den PH00-Kreuzschlitzschraubendreher und drehe die M1,5x4 mm Schraube am Einstellungsrad heraus.

  6. vLU12CluQWT5CiiW
    vLU12CluQWT5CiiW
    WRObwWOsl1OtLHOw
    CndfKhR1qoeiIAbe

    • Nimm den PH00-Kreuzschlitzschraubendreher und drehe die sechs M1,5x4 mm Schrauben heraus.

  7. fijRKykyyhiKUryR

    • Nimm den PH00-Kreuzschlitzschraubendreher und drehe die einzelne M1,5x4 mm Schraube heraus.

  8. lpO6PICe6Mqp3joc
    lpO6PICe6Mqp3joc
    VKbQSAnxtfyVBCyQ

    • Entferne vier M1,5x2 mm Schrauben

  9. LHfc15wR2yRNDcaG
    LHfc15wR2yRNDcaG
    peWocfUqirjJq36y
    4HYctUkQSjCvpJQS

    • Hebe die hintere Kunststoffabdeckung von der Kamera ab.

  10. FjCXMIDqKyCVNCGv

  11. nHeB4LAGHBJHafEX
    nHeB4LAGHBJHafEX
    qIoyyCJ6SElaBAWc

    • Setze die Pinzette an einer Seite unter die Leiterplatte und hebe sie an, so dass sie sich aus den drei Haltelaschen löst.

  12. ihZrHTBrpVKFnMgI
    ihZrHTBrpVKFnMgI
    qrVFRXZ3KNlDWiCx
    t46EKojOlK3CWO1g

    • Nimm den PH00-Kreuzschlitzschraubendreher und drehe die vier M1,5x4 mm Schrauben heraus.

    On my A7 the screw shown first top right was a different thread to the other three, take care to put back in the correct place

    David Zhecheva-Hamilton -

  13. rtdHGSIP4H4w42SK

    • Hebe die Metallplatte und das LCD vom Kamerakörper ab.

  14. jqcA42SOVEW5xH4s

    • Löse das goldene Flachbandkabel von der Hauptplatine ab.

    • Weitere Tipps und Hinweise zum Umgang mit Verbindern und Kabeln findest du in iFixits Anleitung.

    13단계에서 14단계로 오는사이에 마더보드의 왼쪽 아래부분 나사 푸는 부분이 누락된것 같습니다. 아래 20단계에서 억늡한 나사 2개 이외에 아래쪽 2개를 더 푸는것을 추가해야 합니다.

    그리고 8단계 2번째 사진의 나사는 풀 필요가 없는 나사인데.. 왜 풀어야 하는지요??

    bongjae kim -

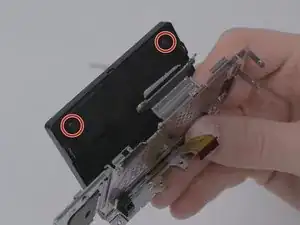

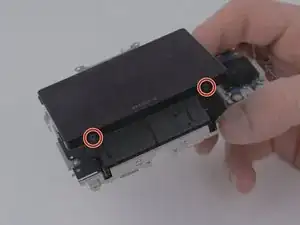

  15. ofXuJov1RJL4RJMd
    ofXuJov1RJL4RJMd
    vBQIpSE6MNUYvfJd

    • Entferne die vier M1,5x2 mm Kreuzschlitzschrauben #00.

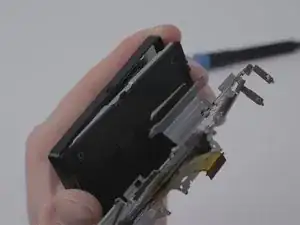

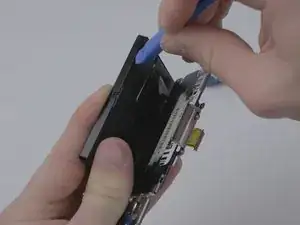

  16. viMyG6svGXdcDVEB
    viMyG6svGXdcDVEB
    XPnYHXrMgyeipYLt

    • Heble das Kunststoffgehäuse mit einem Öffnungswerkzeug von der Rückseite des LCD weg.

    • Wahrscheinlich klemmt es recht stark, arbeite kraftvoll, aber behutsam.

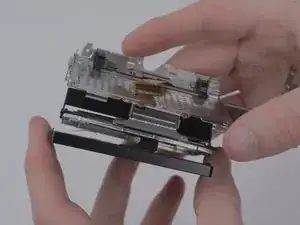

  17. 4WXNN1NVddeYgBPl

    • Löse das LCD von der Metallrückseite ab.

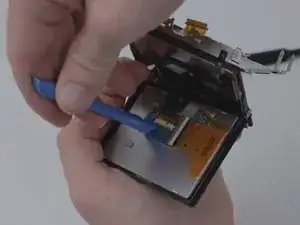

  18. YcTcYLYnlAAaAfRC

    • Trenne das Flachbandkabel zum LCD mit einem Öffnungswerkzeug von der Kamera ab.

    • Damit sich das Kabel löst, musst du am Stecker hochhebeln.

    Where do I find a replacement screen

    Taslim Rahman -

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.
