Teufel IP 42 CR CD-Laufwerk reparieren

Geschrieben von: Skyfighter

Kommentare: 0

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

2 Stunden

Einleitung

Meine Teufel Stereoanlage hatte das Problem, dass die CD-Schublade nach dem schließen sofort wieder geöffnet wurde. Der Grund dafür war in meinem Fall eine schwergängige Schließmechanik.

Diese Anleitung soll demonstrieren, wie man eine Teufel IP 42 CR Stereoanlage demontiert und die Mechanik des CD-Laufwerks zerlegt, um diese zu schmieren.

Schritt 1

Disclaimer: Diese Anleitung ist für erfahrene Reparateure gedacht. Befolge sie nur, wenn du dich mit der Reparatur von Elektrogeräten auskennst.
Stromschlaggefahr! Das Gerät enthält freiliegende Kondensatoren. Auch wenn es nicht eingesteckt ist, kann noch Spannung am Gerät anliegen. Überprüfe das Gerät immer erst auf Spannungsfreiheit bevor du daran arbeitest.
Erblindungsgefahr! Dieses Gerät enthält einen IR-Laser. Dieser ist nur im vollständig geschlossenen Gerät als Klasse 1 eingestuft. Betreibe das Gerät nicht im geöffneten Zustand.
Beachte die Sicherheitshinweise auf dem Gerät und in der Bedienungsanleitung. Das Befolgen dieser Reparaturanleitung ist auf eigene Gefahr!

Schritt 2

Schalte das Gerät aus und entferne den Netzstecker aus der Steckdose. Sichere das Gerät gegen Wiedereinschalten.
Entferne alle weiteren Kabel, wie Lautsprecher, externe Geräte, etc...
(4x) Entferne die Gehäuseschrauben auf der Rückseite
(4x) Entferne die Gehäuseschrauben auf der linken und rechten Seite

Schritt 3

Biege die beiden Unterkanten links und rechts ein wenig nach außen
Hebe die Gehäuseabdeckung an der Rückseite nach oben
Ziehe die Abdeckung ein Stück nach hinten und entferne sie.

Schritt 4

Überprüfe das Gerät mit einem Multimeter auf Spannungsfreiheit bevor du daran arbeitest. Im Zweifelsfall verschließe das Gerät wieder und wende dich an einen Fachmann.

Schritt 5

Das CD-Laufwerk ist sehr eng verbaut. Diese Schritte geben dir ein wenig Platz, um das Laufwerk auszubauen.
(2x) Entferne die Schrauben an der linken Vorderseite
(2x) Entferne die Schrauben an der rechten Vorderseite
(2x) Entferne die Schrauben an der Unterseite vorn.

Schritt 6

Ziehe die Front nun an beiden Seiten ein wenig (~1-2cm) heraus
Die Front ist durch Kabel mit anderen Platinen verbunden. Ziehe sie nicht zu weit heraus und wende keine grobe Gewalt an
Bei Remontage: Achte darauf, dass die Kabel an der rechten Seite des Geräts nicht gequetsch werden.

Schritt 7

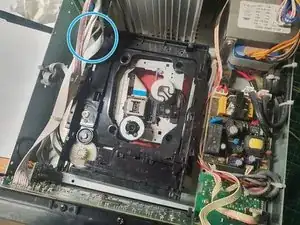

(2x) Entferne die Schrauben des Lasercovers
Hebe das Lasercover vom CD-Laufwerk und lege es zur Seite
Ab diesem Schritt liegt die Laserlinse frei! Berühre sie nicht mit den Fingern oder Gegenständen um Beschädigungen zu vermeiden.

Schritt 8

Schiebe den CD-Schlitten vorsichtig heraus

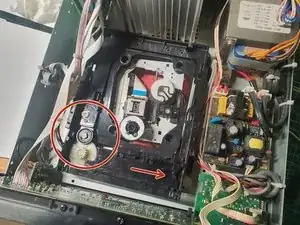

Die ersten Zentimeter können sehr schwer sein. Wenn das der Fall ist, versuche die Mechanik unter der Schublade vorsichtig nach rechts zu schieben, oder ein wenig am Schubladenmotor zu drehen.

Schritt 9

(2x) Löse die Clips des CD-Schlittens vorsichtig indem du sie mit einem Werkzeug nach innen drückst
Ziehe den CD-Schlitten vollständig heraus und lege ihn zur Seite
Bei Remontage: Der CD-Schlitten hat an der Unterseite eine Führung für einen Plastikpin der darunterliegenden Mechanik. Schiebe diesen Pin so, dass er in die Führung passt.

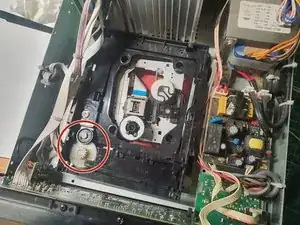

Falls du den Zahnriemen des CD-Motors tauschen möchtest, kannst du das nun tun.

Schritt 10

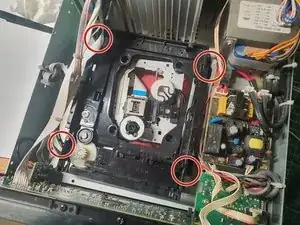

(4x) Entferne die Montageschrauben des CD-Laufwerks
Nutze am besten einen magnetischen Schraubenzieher um die Schrauben zu entfernen
Nimm das CD-Laufwerk vorsichtig heraus, indem du es leicht nach vorn schiebst und die linke Seite nach oben drehst. Achte dabei auf die Kabel oben links!
Achtung: Das Laufwerk ist weiterhin über Kabel an den Platinen angeschlossen. Versuche diese nicht zu beschädigen.

Schritt 11

Löse beide Kabel aus ihren Kabelführungen unter dem CD-Laufwerk
Nimm das Laufwerk vorsichtig heraus und lege es neben die Stereoanlage.
Falls nötig kannst du manche oder alle Kabel am CD-Laufwerk lösen und so das Laufwerk komplett vom Gerät trennen. Da die Stecker bei meinem Gerät jedoch verklebt waren, kann ich dies nur bedingt empfehlen. Vorsicht mit dem Flachbandkabel, dieses ist empfindlich!

Schritt 12

(2x) Entferne die Schrauben auf der Unterseite des Laufwerks hinten
Halte das Lesemodul fest, es fällt sonst eigenständig heraus.

Schritt 13

(2x) Entferne die Plastik-Haltepins der Zahnräder. Drücke dazu von der Rückseite des Laufwerks vorsichtig gegen die Pins und ziehe sie von der anderen Seite heraus.
Dies kann viel Kraft erfordern. Sei vorsichtig, dass du die Haltepins beim lösen nicht zerbrichtst.
Entferne den Plastikschlitten, indem du ihn von den Zahnrädern weg schiebst und heraushebst.
Dieser Plastikschlitten war bei mir schwergängig und hat so das vollständige schließen des CD-Laufwerks verhindert. Wenn du das gleiche Problem hast, kannst du ihn nun mit ein wenig Silikonfett an den Kontaktpunkten einschmieren.
Nun kannst du beide Zahnräder herausnehmen und sie von Dreck befreien, sowie mit Silikonfett schmieren.
Schmiere nicht die Zähne der Zahnräder selbst, sondern nur die Kontaktstellen zum Gehäuse und die Innenseite der Drehachsen.
Bei Remontage: Unter dem Schlitten ist ein blauer Schalter befestigt. Dieser muss bei Wiedereinbau des Schlittens von Hand in die richtige Position gedrückt werden.

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen. Beachte dabei die Remontagehinweise in den obrigen Schritten.
