Wahoo Elemnt Roam (WFCC4) Austausch Display und Akku

Das Gehäuse besteht aus 3 Teilen:

Das Unterteil, in dem sich der Akku, USB Ladebuchsen und Gummitasten an der Seite befinden.

Das Oberteil, mit der Hauptplatine, LEDs und Gummitasten oben.

Das Display welches mit dem Oberteil verklebt und mit der Hauptplatine über zwei Flexkabel an der linken Seite verbunden ist.

Um den Kleber aufzuweichen benutze einen ein Heißluftgebläse (mit niedriger Temperatur) oder einen Fön und erhitze das Gehäuse rundherum.

Benutze ein kleines Metall-Öffnungswerkzeug um das Gerät aufzuhebeln. Dafür brauchst Du Zeit und Geduld. Das Gerät ist verklebt wie Hölle!

Benutze einen Kunststoff-Spudger um die beiden Flexkabel zu lösen, die den USB-Anschluss und den Akku mit der Hauptplatine verbinden.

Das sind zwei Flexkabel, die das Display und die LEDs mit der Hauptplatine verbinden.

Benutze einen kleinen Stift / Spudger um die schwarzen Kunststofflaschen anzuheben, die die Flexkabel in der Buchse sichern (in rot eingekreist).

Ziehe die Flexkabel vorsichtig aus den Buchsen.

Die Hauptplatine wird am oberen Ende des Gehäuses mit vier Torx 5 Schrauben und oben und unten rechts mit zwei Kunststoff-Pins fixiert (siehe Pfeile).

Löse die Schrauben mit einem Torx 5-Bit.

Stelle sicher, dass du die beiden Flexkabel für das Display und die LEDs gelöst hast, bevor du die Hauptplatine entnimmst.

Nachdem du die Hauptplatine herausgenommen hast, ziehe die beiden weißen Gummistreifen mit den LEDs heraus.

Das Display ist sehr fest mit dem oberen Gehäuse verklebt.

Benutze ein Heißluftgebläse / einen Fön um den Kleber aufzuweichen und benutze ein kleines, schmales Hebelwerkzeug um das Display vom oberen Gehäuse zu lösen.

Und wieder: du wirst Zeit und Geduld dafür brauchen. Es ist sehr wahrscheinlich, dass das Display beim Entfernen beschädigt wird. Also nur machen, wenn Du das Display auch wirklich ersetzen möchtest.

Entferne die Kleberreste vom oberen Gehäuse und reinige die Oberfläche.

Trage neuen Kleber auf und setze das neue Display ein.

Montiere die beiden weißen Gummileisten am oberen Teil des Gehäuses.

Stelle sicher, dass die drei kleinen Kunststoffverlängerungen für die Gummitasten an der richtigen Stelle sind. Wenn du diese nicht montierst, werden die Tasten nicht funktionieren und nachträglich kannst Du sie nicht mehr montieren.

Führe die beiden Flexkabel für die LEDs und das Display durch die Kabelführung an der linken Seite der Hauptplatine.

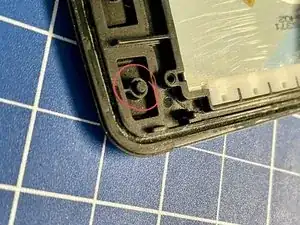

Stelle sicher, dass die Hauptplatine an der richtigen Stelle sitzt: finde die beiden Führungsstifte in der oberen und unteren rechten Ecke des oberen Gehäuses (rote Kreise).

Montiere mit einen Torx 5-Bit die vier Schrauben, die die Hauptplatine mit dem oberen Gehäuse verbinden (rote Kreise).

Verbinde die beiden Flexkabel mit der Hauptplatine. Stelle sicher, dass die beiden schwarzen Sicherungslaschen (rote Kreise im zweiten Bild) nach oben zeigen, bevor du die Flexkabel einführst.

Drücke die beiden schwarzen Kunststoff- Sicherungslaschen herunter (rote Kreise im zweiten Bild) um die Flexkabel zu sichern.

Der Akku ist mit doppelseitigem Klebeband an die Unterseite des Gehäuses geklebt.

Nimm einen Kunststoff-Spudger um den alten Akku vorsichtig aus dem Gehäuse zu hebeln. Das wird wieder etwas dauern und Geduld erfordern, da das doppelseitige Klebeband recht stark ist.

Löse das gelbe Kapton-Bandund durchtrenne die beiden Verbindungen vom Akku zur Ladeelektronik.

Entsorge den alten Akku über bekannte, regionale Entsorgungsstellen und wirf ihn NICHT einfach in den Müll!

Sei vorsichtig im Umgang mit dem Akku und den Kontakten und vermeide, dass sich die beiden Kontakt berühren.

Auch wenn der neue Akku mit einer eigenen Ladeelektronik geliefert wird, müssen wir diese übergangsweise benutzen.

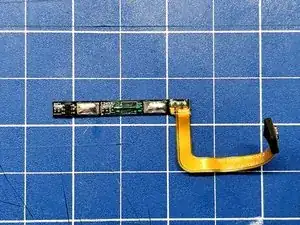

Entferne Reste der alten Batteriekontakte von den beiden Lötstellen. Sei vorsichtig und reiße die Pads nicht von der Ladeelektronik.

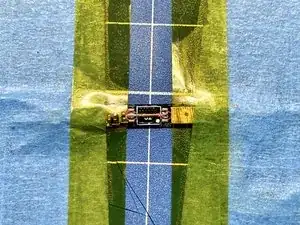

Um Konflikte zwischen der Ladeelektonik des alten Akku-ICs und des neuen ICs zu vermeiden, müssen wir diesen entnehmen. Löse den IC mit einem schmalen, flachen Messer.

Nimm einen Lötkolben und eine Lötlitze um Lotreste von den Lötpads des IC zu entfernen.

Wir müssen ein Stück Kupferlackdraht anlöten um eine permanente Verbindung zwischen dem Minuspol der alten Ladeelektronik und dem Flexkabel herzustellen.

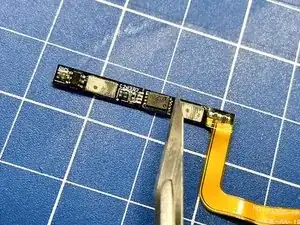

Löte ein Stück Kupferlackdraht zwischen die beiden mittleren Lötpads des IC (rote Kreise erstes Bild).

Messe mit einem Multimeter den Durchgang vom Minuspol der Ladeelektronik und dem Flexkabel.

Bringe etwas Lötzinn an die Lötpads an, um sie für ein späteres Löten vorzubereiten.

Du kannst auch etwas Lötstopplack anbringen zum Schutz des Kupferlackdrahts.

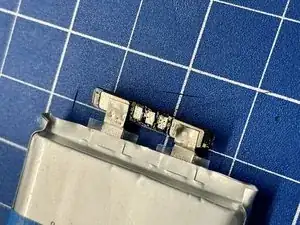

Entferne das gelbe Kaptonband welches die neue Ladeelektronik schützt.

Löse die beiden Kabel mit einem Lötkolben von der Ladeelektronik.

Reinige die Lötstelle mit einem Lötkolben und einer Entlötlitze.

Füge etwas neuen Lötzinn auf die Lötstellen und löte zwei dünne, flexible Drähte an den Plus- und Minuspol der Ladeelektronik.

Berücksichtige die Ausrichtung der Kabel: da du die Kabel um den Akku herumwickeln musst um in das Gehäuse zu passen, löte diese im passenden Winkel an.

Ladeelektronik nach innen umklappen

Ladelektronik mit Kapton-Band sichern.

Führe die Kabel um den Akku herum und sichere diese auch mit Kapton-Band.

Stelle sicher, dass alles fest und aufgeräumt gepackt ist um Platz zu sparen.

Messe mit einem Multimeter die Spannung des Akkus um zu prüfen ob die Drähte richtig verbunden sind und um sicherzustellen, dass es keinen Kurzschluss gibt.

Löte den Plus- und Minuspol des Kabels an die Lötstellen der alten Ladeelektronik, welche wir vorhin vorbereitet haben.

Ausrichtung der Ladelektronik und des Flexkabels berücksichtigen. Das Flexkabel muss unter dem Akku und dann darum herum liegen, um die richtige Ausrichtung zum Anschluss auf der Hauptplatine sicherzustellen.

Wickle die Ladeelektronik in Kapton-Band und befestige sie nahe am Akku, um ein kleines und aufgeräumtes Paket zu erhalten.

Messe die Spannung mit einem Multimeter an den Enden des Flexkabels um die richtige Verkabelung zu überprüfen.

Entferne etwas Material vom Kunststoff-Gehäuse am oberen Ende des Gehäuses, damit der neue Akku gut hinein passt.

Bitte berücksichtige die Ausrichtung des Akkus. Das Akku-Flexkabel muss in der unteren Hälfte des Gehäuses liegen, direkt neben dem Flexkabel für den USB-Anschluss.

Jetzt ist ein guter Moment um die beiden Gehäusehälften aufeinander zu legen um zu prüfen ob alles richtig sitzt und passt. Wenn Du zu sehr drücken musst, verschiebe den Akku / Kabel /usw. um eine passendere Position zu finden.

Wenn Du mit der Position zufrieden bist, klebe den Akku mit (dünnem!) doppelseitigem Klebeband in das untere Gehäuse.

Setze die Kunststoffhalterungen für die 3 Seitentasten wieder ein.

Verbinde die beiden Flexkabel für den USB-Anschluss und den Akku mit der Hauptplatine.

Drücke den On/Off-Schalter um zu testen, ob das Gerät ordentlich startet. Hinweis: Du musst den kleinen, schwarzen Knopf auf der linken Seite der Hauptplatine drücken um das Gerät richtig zu starten.

Schließe ein USB-Ladegerät an, um zu prüfen ob das Gerät richtig lädt.

Wenn Du das Gerät getestet hast und alles sauber und ordentlich sitzt, kannst Du die beiden Gehäusehälften miteinander verkleben.

Trage etwas Klebstoff auf die schmale Lippe des Untergehäuses auf, das beide Gehäusehälften verbindet und presse beide Teile aufeinadner.

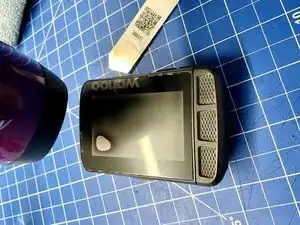

Der beste Weg, um gleichmäßig Druck auf beide Gehäusehälften aufzubringen, ist das Gerät umzudrehen und etwas Gewicht (z.B. eine Wasserflasche) auf die Rückseite des Gehäuses zu stellen.

Entferne die Schutzfolie vom Display und teste das Gerät gründlich.
