Whirlpool Trockner Bedienfeld tauschen

Schwierigkeitsgrad

Mittel

Schritte

11

Zeitaufwand

1 - 2 Stunden

Einleitung

Verwende diese Anleitung, um das Bedienfeld deines Whirlpool Trockners auszutauschen.

Mit dem Bedienfeld kannst du deinen Trockner bedienen, die Zyklen auswählen und die Trockenzeit überwachen. Hier befindet sich auch der Lautsprecher für das Ende des Programms. Wenn du den Trockner nicht auf verschiedene Zyklen einstellen oder ihn nicht zum Starten bringen kannst, liegt das Problem möglicherweise an dieser Baugruppe.

Die Reparatur ist ganz einfach und es gibt keine besonders schwierigen Schritte.

Diese Anleitung gilt für die meisten Whirlpool-Trockner. Diese Anleitung bezieht sich auf das Trocknermodell WED87HED. Wenn du ein anderes Modell hast, kann es sein, dass sich die Demontage geringfügig unterscheidet, aber der Gesamtprozess der Reparatur ist derselbe.

Das Bedienfeld ist nicht das "Gehirn" der Maschine. Das "Gehirn" ist die Hauptplatine (auch bekannt als Cycle Control Unit - CCU) und befindet sich im Inneren des Maschinengehäuses. Um die Hauptplatine auszutauschen, [Anleitung|162084|folge diesem Link|new_window=true].

  1. cRUlfkgf2YwoDST3

    • Ziehe den Stecker aus der Steckdose, bevor du mit irgendwelchen Reparaturen anfängst.

    • Dein Stromkabel hat vielleicht vier statt drei Zinken. Der zusätzliche Zinken ist ein Erdungsanschluss.

  2. u4WTU4KTBjf1GgPm
    u4WTU4KTBjf1GgPm
    KmGeNIaHMQTiHSWW
    UyNbTg6t3WxLV6FM

    • Behalte während der gesamten Anleitung den Überblick über jede einzelne Schraube und achte darauf, dass sie wieder genau dort eingesetzt werden, wo sie vorher auch waren.

    • Verwende einen Schraubenschlüssel, um die Schrauben zu entfernen, mit denen die obere Abdeckung an der Rückabdeckung befestigt ist.

  3. gbDdHJLNo1Iiq3Y1
    gbDdHJLNo1Iiq3Y1
    vxW1WX6cffbgMuaD

    • Fasse die obere Abdeckung und schiebe sie etwa 2 cm nach hinten.

  4. 2iNpUqjOIuDIiEQU
    2iNpUqjOIuDIiEQU
    IkW1XSsjMSmLOsT2

    • Hebe die obere Abdeckung an, um sie vom restlichen Gehäuse abzuschließen lösen.

    • Entferne die obere Abdeckung.

  5. 4EqwYWjHdXpSDP2P
    4EqwYWjHdXpSDP2P
    I5XdQIMZQChnl4Ap

    • Trenne das Kabel des Bedienfelds vom Motherboard ab.

  6. O21IMM2KKfDgSXgW
    O21IMM2KKfDgSXgW
    2i3v6ir4JGoNnvAC

    • Trenne den Stecker der Trommelbeleuchtung ab.

  7. vgpvSUy3LVl3MKa2
    vgpvSUy3LVl3MKa2
    5KH3EZG4GCmRwFVH

    • Entferne die Schrauben, mit denen das Bedienfeld befestigt ist.

  8. oZUJsARu4qoKMFBq
    oZUJsARu4qoKMFBq
    OQBZEtdPmGqahirE
    kBuvEfxxfEZJiHPk

    • Hebe das Bedienfeld hoch und kippe es vom Gehäuse weg, um es zu entfernen.

    • Achte darauf, das Kabel durch die Öffnung im Gehäuse zu führen.

    • Führe das Kabel beim Wiederzusammenbau durch seine Öffnung, bevor du das Bedienfeld wieder einbaust.

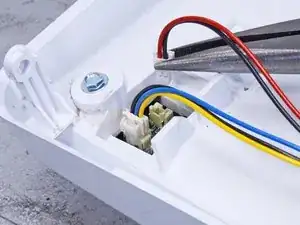

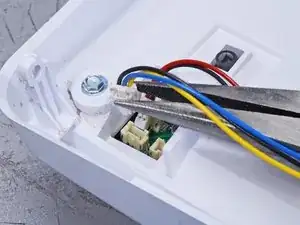

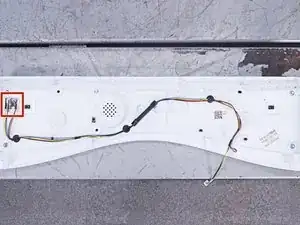

  9. JUN1NZZiAtA5VKRS
    JUN1NZZiAtA5VKRS
    JEhfxyGkyM5DdHJk
    CWLpORaJHOjpEc6o

    • Trenne die Stecker der Verkabelung ab.

    • Lege das Bedienfeld auf ein Handtuch oder eine andere weiche Oberfläche, um die nächsten Schritte durchzuführen.

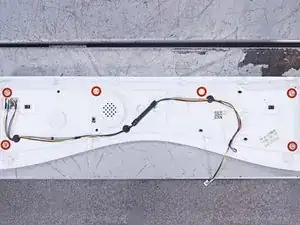

  10. ES66ADlZqH4fKOUq

    • Entferne die Schrauben, mit denen das vordere Bedienfeld an seinem Gehäuse befestigt ist.

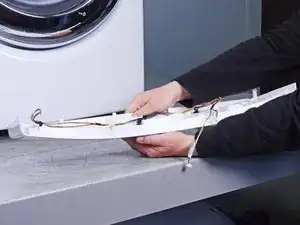

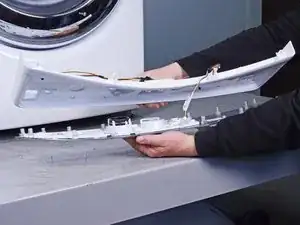

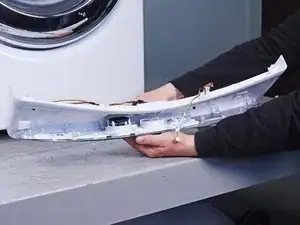

  11. VvsPIZGjDqUMbGLS
    VvsPIZGjDqUMbGLS
    AWLEEFpKrATVtb1R
    EvCeOxYZTNI54UpW

    • Hebe die Rückplatte vom Bedienfeld ab und entferne sie.

    • Das Bedienfeld besteht aus einer Platine, die an einer Deckplatte befestigt Ist. Ersetze, wenn möglich, die komplette Baugruppe.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? In unserem Forum findest du Hilfe bei der Fehlersuche.
