Einleitung
Mit dieser Anleitung kannst du den Feuchtigkeitssensor deines Whirlpool Trockners testen und ihn bei Bedarf austauschen.
Der Feuchtigkeitssensor prüft den Feuchtigkeitsgehalt der Wäsche, indem er den Widerstand zwischen zwei Metallstreifen misst, wenn die Kleidung sie während der Drehung der Trommel berührt. Je mehr die Wäsche trocknet, desto höher wird der Widerstand.
Wenn der Feuchtigkeitssensor bei der automatischen Trockeneinstellung ausfällt, insbesondere bei einem offenen Stromkreis zwischen dem Streifen und dem Stecker, heizt der Trockner nicht. Wenn der Feuchtigkeitssensor durch einen Kurzschluss zwischen den beiden Streifen ausfällt, heizt der Trockner möglicherweise so lange, bis die maximale Zykluszeit erreicht ist. Er kann auch einen Fehlercode ausgeben. Das kann eine Menge Energie verschwenden.
Diese Reparatur wird als schwierig eingestuft, weil sie eine umfangreiche Demontage erfordert. Einige der Schritte sind besonders kompliziert, vor allem der Ausbau und Wiederzusammenbau der Vorderwand.
Diese Anleitung gilt für die meisten Whirlpool-Trockner. Diese Anleitung bezieht sich auf das Trocknermodell WED87HED. Wenn du ein anderes Modell hast, kann es sein, dass sich die Demontage geringfügig unterscheidet, aber der Gesamtprozess der Reparatur ist derselbe.
-
-
Verwende einen Schraubenschlüssel, um die Schrauben zu entfernen, mit denen die obere Abdeckung an der Rückabdeckung befestigt ist.
-
-
-
Hebe die obere Abdeckung an, um sie vom restlichen Gehäuse abzuschließen lösen.
-
Entferne die obere Abdeckung.
-
-
-
Benutze einen kleinen Schlitzschraubendreher oder einen Spudger, um beide Seiten des Türkontaktschaltersteckers zu entriegeln.
-
Ziehe den Stecker ab.
-
-
-
Entferne die oberen Blechschrauben an der vorderen Abdeckung.
-
Kippe die Maschine nach hinten und stütze sie gut ab, oder lass dir von jemandem helfen.
-
Entferne die Blechschrauben an der Unterkante der Abdeckung.
-
-
-
Ziehe die Unterseite der Abdeckung etwa fünf bis sieben Zentimeter vom Gehäuse weg.
-
Hebe die vordere Abdeckung von den kleinen Laschen am Gehäuserahmen in der Nähe der Oberseite der Abdeckung ab und entferne sie.
-
-
-
Entferne die Schraube mit der die Motherboard-Halterung am Gehäuserahmen befestigt ist.
-
Entferne die Schrauben hinten oben am Gerät.
-
-
-
Hebe die Rückabdeckung etwa 1 cm an und kippe sie nach hinten, um sie vom Lüftungsschlauch zu lösen.
-
Schiebe die Abdeckung vom Lüftungsschlauch ab und entferne sie.
-
-
-
Stelle sicher, dass der Lüftungsschlauch in seinem Einsatz in der Abdeckung sitzt.
-
Achte darauf, dass die Laschen unten mit dem unteren Rand des Gehäuserahmens übereinstimmen.
-
Positioniere die Abdeckung so, dass ihre Schraubenlöcher mit dem Gehäuserahmen übereinstimmen.
-
-
-
Drücke die Verriegelungslaschen am Stecker des Feuchtigkeitssensors zusammen.
-
Trenne den Stecker ab.
-
-
-
Hebe die hintere Ecke der Hauptplatine an, die am nächsten an den Seitenwänden des Gehäuses liegt.
-
Schiebe die Hauptplatine zur Vorderseite des Trockners, um die Laschen zu lösen, mit denen sie an der Halterung der Hauptplatine befestigt ist.
-
-
-
Hebe die Halterung der Hauptplatine vom Gehäuse ab und drehe sie so, dass die Unterseite frei liegt.
-
Drücke mit einer Spitzzange die Verriegelungsflügel der Kabelbaumhalterung zusammen.
-
Löse den Kabelbaum von der Halterung und entferne die Halterung der Hauptplatine.
-
-
-
Entferne die Schrauben, mit denen die obere Vorderwand an der Vorderseite des Gehäuses befestigt ist.
-
Entferne die Schrauben, mit denen der obere Kunststoffteil an der oberen Vorderwand befestigt ist.
-
-
-
Drücke den Umlenkarm (das umgedrehte "L" aus Metall) nach oben, um den Antriebsriemen zu entlasten.
-
Entferne den Riemen von der Motor-Riemen-Umlenkrolle.
-
Senke den Umlenkarm vorsichtig ab, bis er parallel zum Boden des Trockners liegt.
-
-
-
Stütze die Trommel ab und hebe gleichzeitig die untere Vorderwand von den Haken am Rahmen ab.
-
-
-
Senke die Vorderwand etwa 5 cm ab, um die Trommelrollen unter der Trommel zu lösen.
-
Stütze die Trommel ab und baue die untere Vorderwand aus. Beim Wiederzusammenbau kippst du die Vorderwand nach rechts, damit die Rollen unter die Ausbuchtung an der Vorderseite der Trommel gelangen.
-
-
-

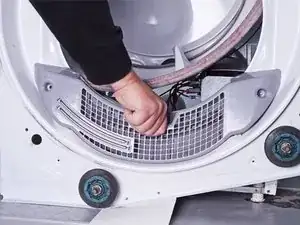

Greife die Filterhalterung und ziehe sie gerade nach oben aus dem unteren Frontspant heraus.
-
Entferne die Filterhalterung.
-
-
-
Stelle das Multimeter auf Widerstand (Ω) ein und prüfe den Stromfluss zwischen den beiden Metallstreifen und den jeweiligen Anschlüssen an den äußeren Kanten des Steckers.
-
Wenn die Streifen einen durchgehenden Stromkreis (weniger als 1 Ω) zum Stecker aufweisen, fahre mit dem nächsten Schritt fort.
-
Wenn einer der Streifen einen offenen Stromkreis (OL) zu seinem Stecker aufweist, überspringe den nächsten Schritt.
-
-
-
Prüfe mit deinem Multimeter, ob es keinen Kontakt zwischen den beiden Streifen gibt. Dein Messgerät sollte OL anzeigen.
-
Wenn ein gewisser Widerstandswert zwischen den Streifen vorhanden ist, überprüfe, ob ein physischer Kontakt zwischen den Streifen besteht.
-
Wenn es einen physischen Kontakt gibt, z.B. einen verbogenen Streifen oder eine gerissene Halterung, tausche die Halterung aus.
-
Wenn ein gewisser Widerstandswert vorhanden ist, aber kein physischer Kontakt zwischen den Streifen besteht, gehe zum nächsten Schritt über und tausche den Stecker aus.
-
-
-
Wenn das Steckermodul defekt ist, ziehe die beiden Stecker des Feuchtigkeitssensors gerade aus den Anschlüssen an der Verkabelung des Moduls und trenne sie ab.
-
Entferne das Steckermodul des Feuchtigkeitssensors.
-
Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in der umgekehrten Reihenfolge.
