Whirlpool Trockner Gebläserad tauschen

Geschrieben von: Bill Gilbert

Kommentare: 0

Schwierigkeitsgrad

Schwierig

Schritte

Zeitaufwand

2 - 3 Stunden

Einleitung

Verwende diese Anleitung, um das Gebläserad deines Whirlpool Trockners auszutauschen.

Das Gebläserad ist ein wichtiges Bauteil, das die erhitzte Luft durch den Trockner zieht, während er sich dreht. Es kann durch kleine Wäschestücke wie Socken oder Handschuhe beschädigt werden, die sich darin verfangen und Blockaden oder Schäden verursachen.

Diese Anleitung gilt für die meisten Whirlpool-Trockner. Diese Anleitung wurde für das Modell WED87HED geschrieben. Wenn du ein anderes Modell hast, kann es sein, dass sich die Demontage geringfügig unterscheidet, aber der gesamte Reparaturprozess ist derselbe.

Werkzeuge

Schritt 1

Ziehe den Stecker aus der Steckdose, bevor du mit irgendwelchen Reparaturen anfängst.
Dein Stromkabel hat vielleicht vier statt drei Zinken. Der zusätzliche Zinken ist ein Erdungsanschluss.

Schritt 2

Behalte während der gesamten Anleitung den Überblick über jede einzelne Schraube und achte darauf, dass sie wieder genau dort eingesetzt werden, wo sie vorher auch waren.
Verwende einen Schraubenschlüssel, um die Schrauben zu entfernen, mit denen die obere Abdeckung an der Rückabdeckung befestigt ist.

Schritt 3

Fasse die obere Abdeckung und schiebe sie etwa 2 cm nach hinten.

Schritt 4

Hebe die obere Abdeckung an, um sie vom restlichen Gehäuse abzuschließen lösen.
Entferne die obere Abdeckung.

Schritt 5

Trenne das Kabel des Bedienfelds vom Motherboard ab.

Schritt 6

Trenne den Stecker der Trommelbeleuchtung ab.

Schritt 7

Entferne die Schrauben, mit denen das Bedienfeld befestigt ist.

Schritt 8

Hebe das Bedienfeld hoch und kippe es vom Gehäuse weg, um es zu entfernen.
Achte darauf, das Kabel durch die Öffnung im Gehäuse zu führen.
Führe das Kabel beim Wiederzusammenbau durch seine Öffnung, bevor du das Bedienfeld wieder einbaust.

Schritt 9

Benutze einen kleinen Schlitzschraubendreher oder einen Spudger, um beide Seiten des Türkontaktschaltersteckers zu entriegeln.
Ziehe den Stecker ab.

Schritt 10

Entferne die oberen Blechschrauben an der vorderen Abdeckung.
Kippe die Maschine nach hinten und stütze sie gut ab, oder lass dir von jemandem helfen.

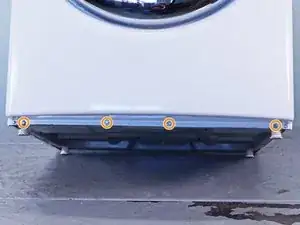

Entferne die Blechschrauben an der Unterkante der Abdeckung.

Schritt 11

Entferne die Schrauben im inneren Türbereich unterhalb der Trommelöffnung.

Schritt 12

Die Abdeckung ist schwer und unhandlich. Du solltest dir bei diesem Schritt von jemandem helfen lassen. Achte darauf, dass du den Kabelbaum des Türschalters nicht einklemmst, wenn du die Verkleidung ausbaust.
Ziehe die Unterseite der Abdeckung etwa fünf bis sieben Zentimeter vom Gehäuse weg.
Hebe die vordere Abdeckung von den kleinen Laschen am Gehäuserahmen in der Nähe der Oberseite der Abdeckung ab und entferne sie.
Achte darauf, dass du den Kabelbaum des Türkontaktschalters nicht einklemmst, wenn du die Abdeckung ausbaust.

Schritt 13

Entferne die Schraube der Abdeckplatte.

Schritt 14

Entferne die Abdeckplatte.

Schritt 15

Entferne die Schrauben, mit denen die Kabel befestigt sind.
Markiere die Kabel, falls nötig, mit einem Permanentmarker oder mache ein Foto oder eine Zeichnung.

Schritt 16

Ziehe das Kabel durch das runde Loch nach unten heraus.
Achte darauf, dass du beim Wiederzusammenbau die einzelnen Verbindungen wieder richtig einsetzt.

Schritt 17

Entferne die grüne Erdungsschraube.
Entferne die Schrauben des Anschlussblocks.

Schritt 18

Lege den Anschlussblock hinter die Rückabdeckung.

Schritt 19

Entferne die Schrauben der Rückabdeckung.
Achte während der gesamten Reparatur darauf, den Überblick über jede einzelne Schraube zu behalten und setze sie genau dort wieder ein, wo sie vorher war.

Schritt 20

Entferne die Schraube mit der die Motherboard-Halterung am Gehäuserahmen befestigt ist.
Entferne die Schrauben hinten oben am Gerät.

Schritt 21

Ziehe dir Handschuhe an, bevor du weitermachst, da die Kanten der Rückabdeckung scharf sind.
Hebe die Rückabdeckung etwa 1 cm an und kippe sie nach hinten, um sie vom Lüftungsschlauch zu lösen.
Schiebe die Abdeckung vom Lüftungsschlauch ab und entferne sie.

Schritt 22

Gehe beim Wiederzusammenbau folgendermaßen vor:
Stelle sicher, dass der Lüftungsschlauch in seinem Einsatz in der Abdeckung sitzt.
Achte darauf, dass die Laschen unten mit dem unteren Rand des Gehäuserahmens übereinstimmen.
Positioniere die Abdeckung so, dass ihre Schraubenlöcher mit dem Gehäuserahmen übereinstimmen.

Schritt 23

Ziehe das Flusensieb nach oben aus seinem Einschub heraus.
Auf diesen Fotos ist die vordere Gehäuseabdeckung zu sehen, aber die Vorgehensweise ist dieselbe, wie wenn die vordere Gehäuseabdeckung bereits ausgebaut ist.

Schritt 24

Entferne die Schrauben, mit denen der Einsatz des Flusensiebs befestigt ist.

Schritt 25

Ziehe den Einsatz des Flusensiebs nach vorne und nach unten, um ihn zu entfernen.

Schritt 26

Die Gebläseabdeckung ist die runde Platte, die als Einlass für das Gebläse dient.

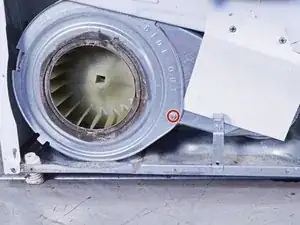

Löse die Schraube der Gebläseabdeckung.

Schritt 27

Hebe die Gebläseabdeckung leicht an und verschiebe sie, um die Laschen zu lösen, mit denen sie befestigt ist.
Entferne die Gebläseabdeckung.
Die Fotos zeigen die untere Vorderwand in ihrer Position. Die Vorderwand hat keinen Einfluss auf den Aus- und Wiederzusammenbau der Gebläseabdeckung.

Schritt 28

Gehe zur Rückseite der Maschine, um an die Antriebswelle zu gelangen.
Halte die Antriebswelle mit einem verstellbaren Schraubenschlüssel am Sechskant der Trommelantriebsscheibe fest.
Die Gewinde am Gebläserad sind Linksgewinde. Der Schraubenschlüssel muss links von der Riemenscheibe angebracht werden, damit sie sich nicht gegen den Uhrzeigersinn dreht.

Schritt 29

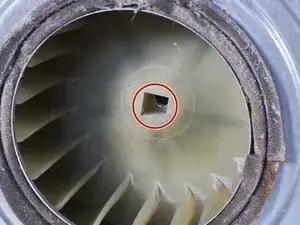

Verwende einen Schraubenschlüssel mit einer Verlängerungsstange und ohne Stecknuss, der in das viereckige Loch am Gebläserad passt.
Drehe das Rad im Uhrzeigersinn (nach rechts), um es so weit zu lösen, dass du es von Hand ausbauen kannst.
