Whirlpool Trockner Trommelbeleuchtung tauschen

Geschrieben von: Bill Gilbert
  • Kommentare: 0
Whirlpool Trockner Trommelbeleuchtung tauschen

Schwierigkeitsgrad

Mittel

Schritte

13

Zeitaufwand

2 - 3 Stunden

Einleitung

Verwende diese Anleitung, um das LED- Trommelbeleuchtungsmodul deines Whirlpool-Trockners auszutauschen.

Die Trommelbeleuchtung beleuchtet das Innere der Trommel deines Trockners. Wenn sie ausfällt, lässt sich die Wäsche im Trockner nicht mehr gut überprüfen.

Diese Anleitung gilt für die meisten Whirlpool-Trockner. Diese Anleitung wurde für das Trocknermodell WED87HED geschrieben. Wenn du ein anderes Modell hast, kann es sein, dass sich die Demontage geringfügig unterscheidet, aber der Gesamtprozess der Reparatur ist derselbe.

  1. cRUlfkgf2YwoDST3

    • Ziehe den Stecker aus der Steckdose, bevor du mit irgendwelchen Reparaturen anfängst.

    • Dein Stromkabel hat vielleicht vier statt drei Zinken. Der zusätzliche Zinken ist ein Erdungsanschluss.

  2. u4WTU4KTBjf1GgPm
    u4WTU4KTBjf1GgPm
    KmGeNIaHMQTiHSWW
    UyNbTg6t3WxLV6FM

    • Behalte während der gesamten Anleitung den Überblick über jede einzelne Schraube und achte darauf, dass sie wieder genau dort eingesetzt werden, wo sie vorher auch waren.

    • Verwende einen Schraubenschlüssel, um die Schrauben zu entfernen, mit denen die obere Abdeckung an der Rückabdeckung befestigt ist.

  3. gbDdHJLNo1Iiq3Y1
    gbDdHJLNo1Iiq3Y1
    vxW1WX6cffbgMuaD

    • Fasse die obere Abdeckung und schiebe sie etwa 2 cm nach hinten.

  4. 2iNpUqjOIuDIiEQU
    2iNpUqjOIuDIiEQU
    IkW1XSsjMSmLOsT2

    • Hebe die obere Abdeckung an, um sie vom restlichen Gehäuse abzuschließen lösen.

    • Entferne die obere Abdeckung.

  5. 4EqwYWjHdXpSDP2P
    4EqwYWjHdXpSDP2P
    I5XdQIMZQChnl4Ap

    • Trenne das Kabel des Bedienfelds vom Motherboard ab.

  6. O21IMM2KKfDgSXgW
    O21IMM2KKfDgSXgW
    2i3v6ir4JGoNnvAC

    • Trenne den Stecker der Trommelbeleuchtung ab.

  7. vgpvSUy3LVl3MKa2
    vgpvSUy3LVl3MKa2
    5KH3EZG4GCmRwFVH

    • Entferne die Schrauben, mit denen das Bedienfeld befestigt ist.

  8. oZUJsARu4qoKMFBq
    oZUJsARu4qoKMFBq
    OQBZEtdPmGqahirE
    kBuvEfxxfEZJiHPk

    • Hebe das Bedienfeld hoch und kippe es vom Gehäuse weg, um es zu entfernen.

    • Achte darauf, das Kabel durch die Öffnung im Gehäuse zu führen.

    • Führe das Kabel beim Wiederzusammenbau durch seine Öffnung, bevor du das Bedienfeld wieder einbaust.

  9. V2co3pYWneoWa61J
    V2co3pYWneoWa61J
    VUqqRMDJjqT2Ai4u
    VwHKBcRPmb1AUmwD

    • Benutze einen kleinen Schlitzschraubendreher oder einen Spudger, um beide Seiten des Türkontaktschaltersteckers zu entriegeln.

    • Ziehe den Stecker ab.

  10. QePkFLH1cNs1yBsK
    QePkFLH1cNs1yBsK
    Kk2pJqdhg4VTXol1

    • Entferne die oberen Blechschrauben an der vorderen Abdeckung.

    • Kippe die Maschine nach hinten und stütze sie gut ab, oder lass dir von jemandem helfen.

    • Entferne die Blechschrauben an der Unterkante der Abdeckung.

  11. dWOkVNOZkDNLaBf6

    • Entferne die Schrauben im inneren Türbereich unterhalb der Trommelöffnung.

  12. sdiCf4sNOddWCGtb
    sdiCf4sNOddWCGtb
    1yQ6y3WfZGi4oZSD
    m1XlPkKMN2aslONt

    • Die Abdeckung ist schwer und unhandlich. Du solltest dir bei diesem Schritt von jemandem helfen lassen. Achte darauf, dass du den Kabelbaum des Türschalters nicht einklemmst, wenn du die Verkleidung ausbaust.

    • Ziehe die Unterseite der Abdeckung etwa fünf bis sieben Zentimeter vom Gehäuse weg.

    • Hebe die vordere Abdeckung von den kleinen Laschen am Gehäuserahmen in der Nähe der Oberseite der Abdeckung ab und entferne sie.

    • Achte darauf, dass du den Kabelbaum des Türkontaktschalters nicht einklemmst, wenn du die Abdeckung ausbaust.

  13. LtJKJuI2tOJCXPfR
    LtJKJuI2tOJCXPfR
    cSxpmMYRJQKdRl1J
    sXfSnbwB4RitUuaN

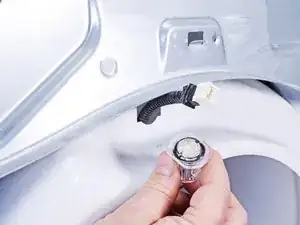

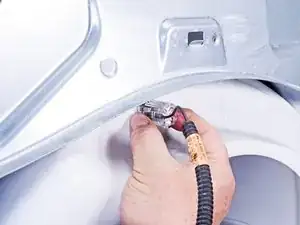

    • Löse das Trommelbeleuchtungs-Modul, indem du auf die Laschen an der Seite des Moduls drückst.

    • Schiebe das Modul durch das Montageloch in der vorderen Stirnwand und in die Trommel.

    • Führe den Kabelbaum durch das Montageloch und baue das Modul und den Kabelbaum aus dem Trockner aus.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in der umgekehrten Reihenfolge.

Hat die Reparatur nicht ganz geklappt? In unserem Forum findest du Hilfe bei der Fehlersuche.
