Whirlpool Trockner Umlenkrolle tauschen

Geschrieben von: Bill Gilbert

Kommentare: 4

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Verwende diese Anleitung, um die Umlenkrolle deines Whirlpool-Trockners auszutauschen.

Diese Rolle sorgt für die Spannung des Antriebsriemens. Wenn sie defekt ist, dreht sich der Trockner nicht mehr richtig und der Antriebsriemen wird wahrscheinlich reißen.

Normalerweise macht dieses Ersatzteil Quietsch- und Schleifgeräusche, wenn es defekt ist. Außerdem kann der Motor überhitzen, weil der Riemen schwer zu bewegen ist.

Die Fotos in dieser Anleitung zeigen zwar, dass das Gebläsegehäuse aus der Maschine ausgebaut ist, aber das dient nur der Übersichtlichkeit. Du brauchst das Gebläsegehäuse nicht auszubauen, um diese Reparatur durchzuführen.

Diese Anleitung gilt für die meisten Whirlpool-Trockner. Diese Anleitung wurde für das Modell WED87HED geschrieben. Wenn du ein anderes Modell hast, kann es sein, dass sich die Demontage geringfügig unterscheidet, aber der Gesamtprozess der Reparatur ist derselbe.

Werkzeuge

Schritt 1

Ziehe den Stecker aus der Steckdose, bevor du mit irgendwelchen Reparaturen anfängst.
Dein Stromkabel hat vielleicht vier statt drei Zinken. Der zusätzliche Zinken ist ein Erdungsanschluss.

Schritt 2

Behalte während der gesamten Anleitung den Überblick über jede einzelne Schraube und achte darauf, dass sie wieder genau dort eingesetzt werden, wo sie vorher auch waren.
Verwende einen Schraubenschlüssel, um die Schrauben zu entfernen, mit denen die obere Abdeckung an der Rückabdeckung befestigt ist.

Schritt 3

Fasse die obere Abdeckung und schiebe sie etwa 2 cm nach hinten.

Schritt 4

Hebe die obere Abdeckung an, um sie vom restlichen Gehäuse abzuschließen lösen.
Entferne die obere Abdeckung.

Schritt 5

Entferne die Schraube der Abdeckplatte.

Schritt 6

Entferne die Abdeckplatte.

Schritt 7

Entferne die Schrauben, mit denen die Kabel befestigt sind.
Markiere die Kabel, falls nötig, mit einem Permanentmarker oder mache ein Foto oder eine Zeichnung.

Schritt 8

Ziehe das Kabel durch das runde Loch nach unten heraus.
Achte darauf, dass du beim Wiederzusammenbau die einzelnen Verbindungen wieder richtig einsetzt.

Schritt 9

Entferne die grüne Erdungsschraube.
Entferne die Schrauben des Anschlussblocks.

Schritt 10

Lege den Anschlussblock hinter die Rückabdeckung.

Schritt 11

Entferne die Schrauben der Rückabdeckung.
Achte während der gesamten Reparatur darauf, den Überblick über jede einzelne Schraube zu behalten und setze sie genau dort wieder ein, wo sie vorher war.

Schritt 12

Entferne die Schraube mit der die Motherboard-Halterung am Gehäuserahmen befestigt ist.
Entferne die Schrauben hinten oben am Gerät.

Schritt 13

Ziehe dir Handschuhe an, bevor du weitermachst, da die Kanten der Rückabdeckung scharf sind.
Hebe die Rückabdeckung etwa 1 cm an und kippe sie nach hinten, um sie vom Lüftungsschlauch zu lösen.
Schiebe die Abdeckung vom Lüftungsschlauch ab und entferne sie.

Schritt 14

Gehe beim Wiederzusammenbau folgendermaßen vor:
Stelle sicher, dass der Lüftungsschlauch in seinem Einsatz in der Abdeckung sitzt.
Achte darauf, dass die Laschen unten mit dem unteren Rand des Gehäuserahmens übereinstimmen.
Positioniere die Abdeckung so, dass ihre Schraubenlöcher mit dem Gehäuserahmen übereinstimmen.

Schritt 15

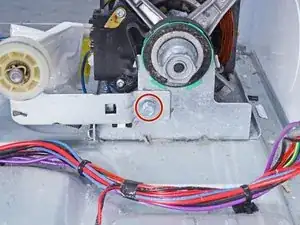

Baue den Bolzen aus, mit dem der Umlenkarm am Rahmen des Motors befestigt ist.

Schritt 16

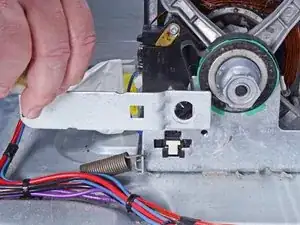

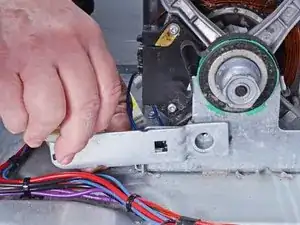

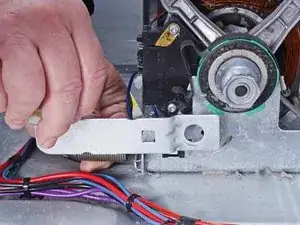

Bewege den Umlenkarm zur Seite des Trockners, um die Zugfeder des Umlenkarm auszuhaken.
Baue den Umlenkarm aus.
Achte beim Wiederzusammenbau darauf, dass du die Feder wieder anbringst, bevor du den Arm sicherst.

Schritt 17

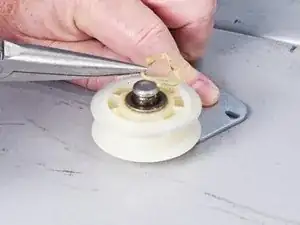

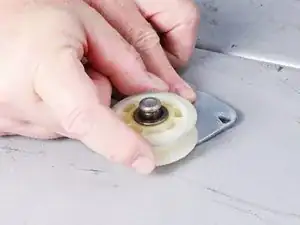

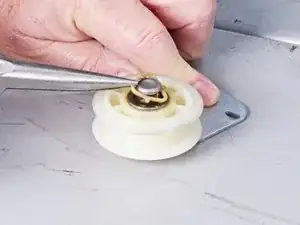

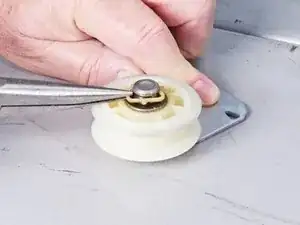

Verwende eine Spitzzange, um den Clip aus der Aussparung in der Welle der Umlenkrolle auszubauen.

Schritt 18

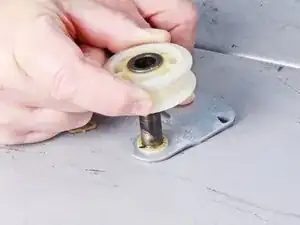

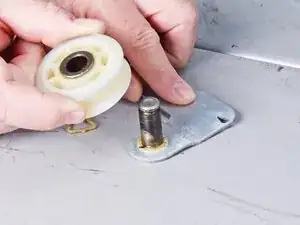

Hebe die Umlenkrolle gerade von ihrer Welle und entferne sie.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in der umgekehrten Reihenfolge.

Hat die Reparatur nicht ganz geklappt? In unserem Forum findest du Hilfe bei der Fehlersuche.

Tinte & Feder

Bill Gilbert

Mitglied seit: 30/06/22

37443 Reputation

4 Kommentare

Thank you for the very detailed instructions! I can’t get the back off of my WED6120HC0 and I don’t want to damage it by pulling it. It feels as though it’s still fastened though I don’t see anything further to remove. Any help would greatly appreciated!

Ken -

Hi Ken! Where does it feel like is is still fastened? There is a sleeve on the back panel that goes around the exhaust duct that could be binding a bit. Does it feel like it is fastened near the bottom? Remember that you have to lift up slightly.Look at step 13 of the guide and Step 14 as well to see how you have to reassemble it. It can feel a little stuck. Make sure you got every single fastener.

Bill Gilbert -

(Edit) The Service Manual I found does not give instructions for removing the rear panel if you are doing the idler pulley. So, I imagine it is similar to what I have shown. They do say to remove the rear panel for the water inlet valve, so it must be removable.

Bill Gilbert - 26/01/24

Remember the screws up under the top. The back panel bends at the top over the top edge. There are two screws, one om each corner.

Ron Ohmie -
