Xiaomi ROBOROCK S50200 komplette Demontage

Geschrieben von: hainzy
  • Kommentare: 0
Xiaomi ROBOROCK S50200 komplette Demontage

Schwierigkeitsgrad

Mittel

Schritte

17

Zeitaufwand

40 Minuten

Einleitung

In dieser Anleitung zeige ich dir wie du den Roborock S5 (ROBOROCK S50200) von komplett öffnen kannst um an die Bauteile zu kommen, die am schwierigsten erreichbar sind.

  1. Tqwgh1STS11nBhEc
    Tqwgh1STS11nBhEc
    HaRNvcmjjhFGppEA

    • Durch langes Drücken des Power-Buttons das Gerät ausschalten

  2. gYIWOlPGDjxAjCS1

    • Abdeckung nach oben öffnen

    • Staubbehälter nach oben entnehmen

  3. UXePhO4mmoDEsBNM
    UXePhO4mmoDEsBNM
    N6UmsVlLpbIZshXC

    • Spudger von der Seite hineinstecken

    • Durch drehen des Spudgers die Clips lösen

    • Abdeckung nach oben abheben

    • Auf diesen Bildern ist der Front Bumper bereits entfernt, dies ist für diese Anleitung nicht notwendig.

  4. oCVSHcLgOmkvjvuy
    oCVSHcLgOmkvjvuy
    rfYhawfhGAlsIwGs
    WBfAwWnL1SnZTlWD

    • 6 Schrauben der Scharniere lösen

    • Scharniere anheben und entfernen

    • Klappe nach oben entfernen

  5. EkUDtSSax6FUJNWp
    EkUDtSSax6FUJNWp
    UljvQqjf3THCwRrn
    QjBilZT5VMUasUsY

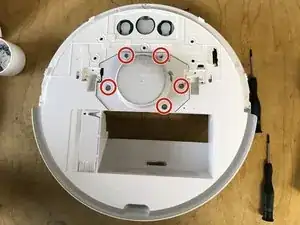

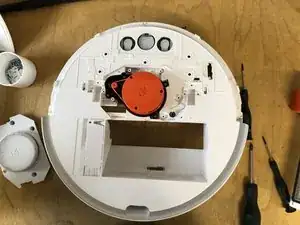

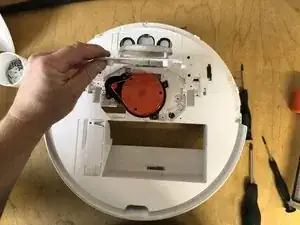

    • 5 Schrauben der Abdeckung Lösen

    • Abdeckung nach oben abnehmen

  6. 6mxmVorYuWM4rGT2
    6mxmVorYuWM4rGT2
    AmvKDGbw3nCFvWwf

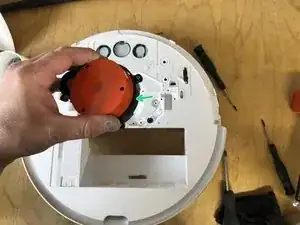

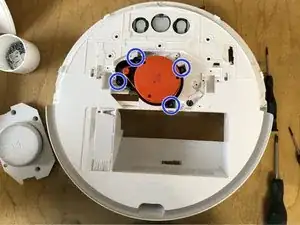

    • 4 Schrauben der Lasereinheit lösen

    • Einheit nach oben herausnehmen (Einheit ist in die Platine gesteckt)

  7. MRidMaLObtQsV1vk
    MRidMaLObtQsV1vk
    VNpdBI5YjcmLLpGt

    • Hauptbürstenhalter entfernen, beide Arretierungen nach innen drücken und anheben

    • Hauptbürste entnehmen

  8. YSMKxHeWSN2ZObxW
    YSMKxHeWSN2ZObxW
    4RfGMAFiSUNJ6jGp
    DNlrvxMoTITjFfMO

    • Schraube der Seitenbürste lösen

    • Die Schaube lässt sich nicht ganz herausschrauben, es reicht also sie zu lösen und mit der Bürste zu entfernen

    • Seitenbürste zusammen mit Schraube nach oben entfernen

  9. xNh4NgMGBuYr1tKi
    xNh4NgMGBuYr1tKi
    O13UEfCSNei1PMaZ
    FDoYcTC6LHCVsfHr

    • Frontrad mit dem Schraubendreher anheben

    • Frontrad komplett nach oben heraus ziehen

  10. bjFtwN6F4laHDTKl
    bjFtwN6F4laHDTKl
    QbS6EmIpqMSHHc5G
    SfvYONPYu1QOELlL

    • Sieben Schrauben der Bodenabdeckung lösen

    • Boden nach oben abheben

  11. fbe44kYSOBGfyhaL
    fbe44kYSOBGfyhaL
    JjfIYG5bEOmSDq2C

    • Akku an den beiden Laschen anheben

    • Stecker lösen

  12. 5HbMIuqcNFSVIcVx
    5HbMIuqcNFSVIcVx
    lGEdjQdCwAkPHWoY
    sWCqROiKeR4BdBrf

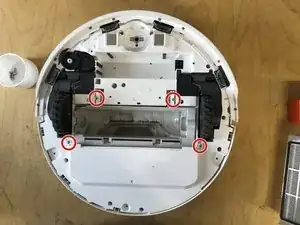

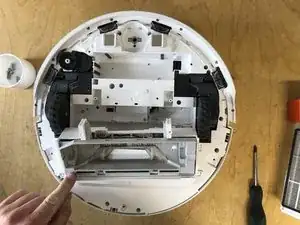

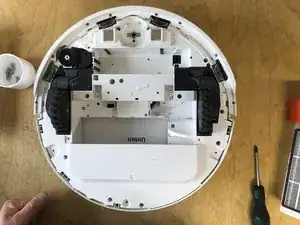

    • Vier Schrauben der Hauptbürsteneinheit entfernen

    • Hauptbürsteneinheit nach oben herausheben

  13. LkLphiKNFxEfiJFU
    LkLphiKNFxEfiJFU
    AOmxDSGAWXsf6wuB

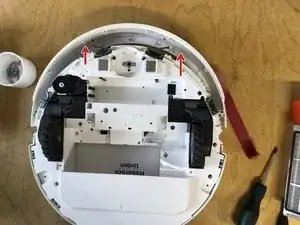

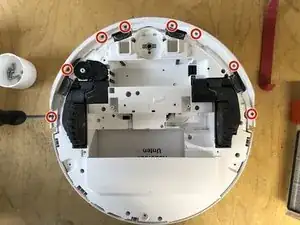

    • 8 Schrauben der Bumper Unterseite entfernen

    • Leiste entfernen

    • Bumper nach Vorne abziehen, dabei darauf achten, dass die beiden Metallblättchen nicht verbogen werden

    • in den Bildern ist eine weitere Lippe montiert, die im Originalzustand nicht vorhanden ist

    • in den Bildern ist der Boden bereits abgenommen, dies ist für diese Reparatur nicht notwendig

  14. JODXnV56CnJo4f3l
    JODXnV56CnJo4f3l
    MZ5tKqoVdB3GjOLC
    UJTuPBTGCBuHLgxP

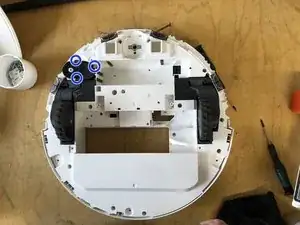

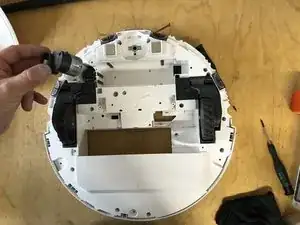

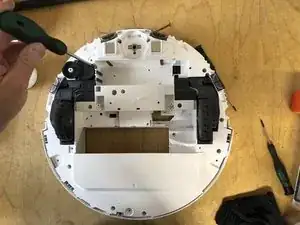

    • drei Schrauben des Motors Lösen

    • Motor nach oben herausziehen (Steckverbindung mit der Platine)

  15. rgX41Dv4rKWProco
    rgX41Dv4rKWProco
    MRxSCxtmIs61cGFK
    IL1pNYf3aS4SZqD4

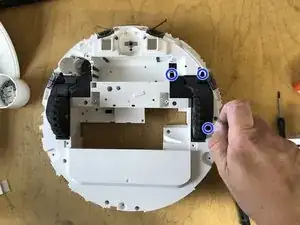

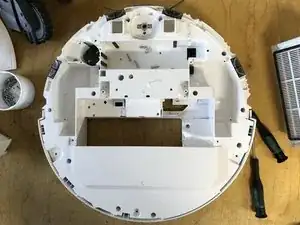

    • drei Schrauben der Antriebseinheit lösen

    • Rad nach oben herausnehmen (über Steckverbindung mit Platine verbunden)

  16. YKGsXaGv5aNA2igs
    YKGsXaGv5aNA2igs
    YWDUcJ1SjpO1EBSN
    Ar6TpWbm5FHxPpOm

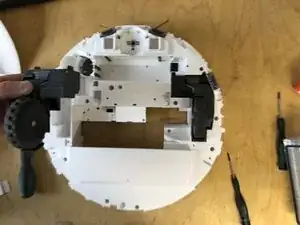

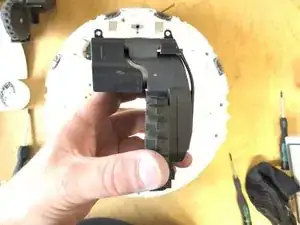

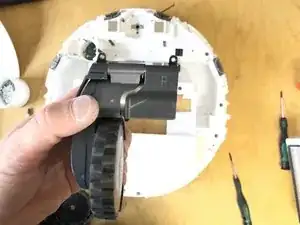

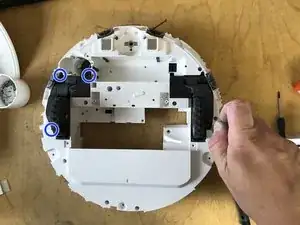

    • drei Schrauben der Antriebseinheit lösen

    • Rad nach oben herausnehmen (über Steckverbindung mit Platine verbunden)

  17. ZZ5hJkgnuApRfPUQ
    ZZ5hJkgnuApRfPUQ
    jEDvxr3jO5Jr5QGQ

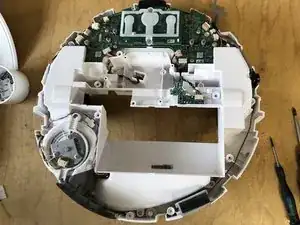

    • 17 Schrauben auf der Unterseite lösen

    • Abdeckung nach oben abheben

Abschluss

Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
