iPhone 14 Pro Max Frontkamera-Baugruppe tauschen

Geschrieben von: Dominik Schnabelrauch
  • Kommentare: 1
iPhone 14 Pro Max Frontkamera-Baugruppe tauschen

Schwierigkeitsgrad

Mittel

Schritte

13

Zeitaufwand

50 Minuten - 1 Stunde

Einleitung

Benutze diese Anleitung, um dieFrontkamera-Baugruppe in einem iPhone 14 Pro Max zu entfernen oder zu ersetzen.

Diese Anleitung wurde mit dem (internationalen) Modell A2894 erstellt. Wenn du ein anderes Modell des iPhone 14 Pro Max reparierst, kann es optisch etwas anders aussehen, der Ablauf ist jedoch derselbe.

Beim Wiederzusammenbau deines Gerätes wirst du Ersatzklebestreifen benötigen, um das Display zu befestigen. Dein Gerät wird danach normal funktionieren, aber sehr wahrscheinlich seine IP-Schutzklasse verlieren und nicht mehr staub- und wasserdicht sein.

  1. rCRKRYigHPsuWS6n
    rCRKRYigHPsuWS6n
    hdLNAEBSdBRZCwXp

    • Schalte dein iPhone aus, bevor du beginnst.

    • Entferne die beiden 6,8 mm langen P2 Pentalobe Schrauben an der Unterkante des iPhones.

  2. QQA4skKApgJhSgfk

    • In den folgenden Schritten wird gezeigt, wie die Frontsensor-Baugruppe auf ein neues Display übertragen werden kann. Wenn dein Ersatzdisplay schon damit ausgestattet ist, überspringe diese Schritte.

    • Entferne die beiden 1,4 mm langen Kreuzschlitzschrauben, mit denen die Halterung der Frontsensor-Baugruppe befestigt ist.

  3. CPqacxHMXjoBAYUM
    CPqacxHMXjoBAYUM
    43hMwHwWMHeWrZPi

    • Entferne die Halterung der Frontsensor-Baugruppe mit einer Pinzette oder deinen Fingern.

  4. wiFTMUZLrsWsNNgf

    • Lege einen erwärmten iOpener zwei Minuten lang auf die Oberkante des Displays.

    • Du kannst auch einen Haartrockner, ein Heißluftgebläse oder eine Heizplatte benutzen. Achte aber darauf, dass das Smartphone nicht zu heiß wird, das Display ist sehr hitzeempfindlich.

  5. c6uGAOryJbKZFNT3
    c6uGAOryJbKZFNT3
    1EHvSWCM1m52kDuI

    • Setze ein Plektrum zwischen den Näherungssensor und seine Vertiefung im Display ein.

    • Heble mit dem Plektrum nach oben, bis sich der Näherungssensor vom Display ablöst.

  6. qQENZZSpaMEtRRMB
    qQENZZSpaMEtRRMB
    HPEZvaNAYNFCqdiK

    • Setze ein Plektrum zwischen den Helligkeitssensor und seine Vertiefung im Display ein.

    • Heble mit dem Plektrum nach oben, bis sich der Helligkeitssensor vom Display ablöst.

  7. X25WbboNaWrrQQMS
    X25WbboNaWrrQQMS
    p6womeqGW6x5qC5Y
    qlkO1AiwrqqZ4rb5

    • Es könnte sein, dass der Kleber zu stark abgekühlt ist. Lege in diesem Fall einen erwärmten iOpener eine Minute lang auf die Baugruppe, bevor du weiterarbeitest.

    • Setze ein Plektrum unter die linke Seite der Frontsensor-Baugruppe ein.

    • Schiebe das Plektrum unter die Baugruppe, um sie vom Rahmen abzutrennen.

  8. RFAKXAlYxJFFWYNF
    RFAKXAlYxJFFWYNF
    wjrr3Gq43eNYnOxg

    • Entferne die Frontsensor-Baugruppe.

    • Beachte beim Übertragen der Baugruppe auf ein neues Display diese Hinweise:

    • Verbinde die Sensoren mit ihren Schlitzen im Rahmen, um den Hauptteil der Baugruppe korrekt auszurichten.

    • Benutze Tesaband, um Stellen an der Baugruppe, die nicht mehr gut haften, wieder festzukleben.

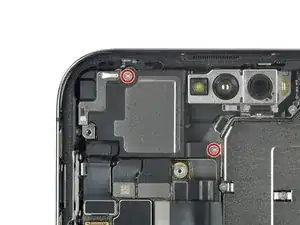

  9. 4CJpplshWOyWVrUQ

    • Benutze einen Kreuzschlitzschraubendreher, um die beiden 1,6 mm langen Schrauben zu entfernen, mit denen der Ohrhörer-Lautsprecher befestigt ist.

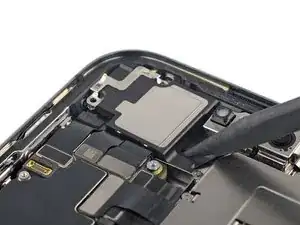

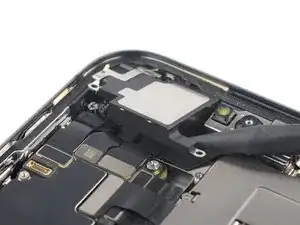

  10. NeeCwBZNPUIisHLn
    NeeCwBZNPUIisHLn
    fAS3ZfsLNCYpMSWk

    • Setze die Spitze eines Spudgers unter die rechte Kante des Ohrhörer-Lautsprechers.

    • Kippe den Spudger nach unten, um den Ohrhörer-Lautsprecher hochzuhebeln.

    • An der oberen rechten Kante des Ohrhörer-Lautsprechers befindet sich eine Gummidichtung. Achte beim Zusammenbau darauf, dass diese Dichtung korrekt in ihrer Vertiefung im Rahmen sitzt.

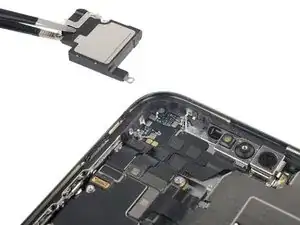

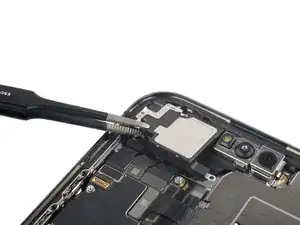

  11. PwrktRbRSe6MYVX2
    PwrktRbRSe6MYVX2
    2BHNX3i2efcCcULB

    • Benutze eine Pinzette oder deine Finger, um den Ohrhörer-Lautsprecher zu entfernen.

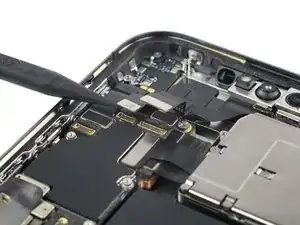

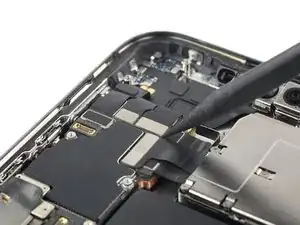

  12. WkATB6sXSFLm6KqE
    WkATB6sXSFLm6KqE
    E2RLqcvvFvcoqViI
    puMGL52CRO6O6E4J

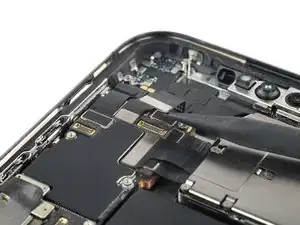

    • Benutze einen Spudger, um das Kamera- und das Sensorkabel abzutrennen, indem du die Stecker gerade aus ihren Anschlüssen hochhebelst.

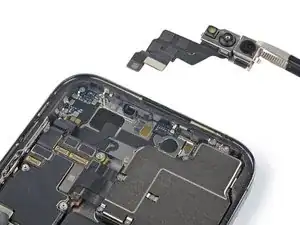

  13. WN246PXiAXvCVp13
    WN246PXiAXvCVp13
    soBvAIIsEhBmOMJJ

    • Benutze eine Pinzette oder deine Finger, um die Frontkamera- und Sensor-Baugruppe zu entfernen.

Abschluss

Schalte dein Gerät, wenn möglich, ein und teste deine Reparatur, bevor du neuen Kleber anbringst und es wieder versiegelst.

Vergleiche das Ersatzteil mit dem Originalteil. Es kann sein, dass du vor dem Einbau des Ersatzteils fehlende Komponenten übertragen oder Schutzfolien entfernen musst.

Um dein Gerät wieder zusammenzubauen, folge den Schritten dieser Anleitung in umgekehrter Reihenfolge.

***

Entsorge deinen Elektromüll fachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundständigen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
