iPhone 15 Pro Display tauschen

Geschrieben von: Spencer Day

Kommentare: 23

Schwierigkeitsgrad

Mittel

Schritte

Zeitaufwand

1 - 2 Stunden

Einleitung

Diese Anleitung zeigt, wie ein defektes Display im iPhone 15 Pro ausgetauscht wird.

Zum Abschluss der Reparatur benötigst du Ersatzklebestreifen.

Hinweis: Aufgrund von Apples restriktiver Teilekopplung wird dein iPhone unter iOs17.6 und früher True Tone und Auto Brightness nach dem Displaywechsel einstellen, selbst wenn du ein Apple Original-Ersatzteil verwendest. Unter iOS 18 und neuer musst du das Display mit Hilfe von Apples Repair Assistant kalibrieren, damit kann volle Funktionalität bei originalen Ersatzteilen hergestellt werden..

Werkzeuge

Ersatzteile

Schritt 1

Entlade den Akku des Smartphones vor Reparaturbeginn auf unter 25%. Ein geladener Lithium-Ionen-Akku kann in Brand geraten, wenn er beschädigt wird.

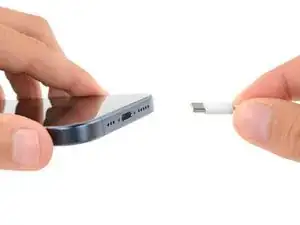

Trenne alle Kabel vom Smartphone ab.

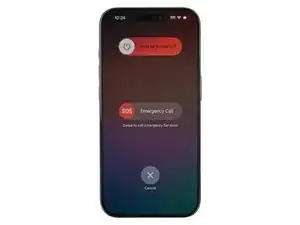

Halte die Einschalt-und jede Lautstärketaste gedrückt. Betätige dann den Schieber am Display, um das Smartphone auszuschalten.

Schritt 2

Wenn das Display oder die Glasrückseite gesprungen ist, dann überklebe sie mit überlappenden Streifen von Klebeband, um dich besser zu schützen und das Zerlegen zu erleichtern.
Achte darauf, dass eine glatte Fläche am unteren Rand entsteht, um dort einen Saugheber anzubringen.

Schritt 3

Wenn du ein Plektrum zu tief einschiebst, kann das Gerät beschädigt werden. Dieser Schritt zeigt, wie du eine Marke am Plektrum anbringen kannst, damit das nicht passiert.
Zeichne mit einem Permanentmarker 3 mm von der Spitze des Plektrums entfernt einen Strich.
Du kannst die anderen Ecken ebenfalls mit Strichen in verschiedenen Abständen markieren.
Du kannst auch eine Münze so mit einem Klebeband auf das Plektrum kleben, dass sie einen Abstand von 3 mm zur Spitze hat.

Got to step 2 and realized the fix kit doesn't include an opening pick! Looks like a guitar pick, and I have those lying around. Is that expected? Looks like the pick is used in many steps below. There's a little blue crowbar that isn't mentioned in the instructions. Perhaps that replaces the opening pick?

Sloan Looney -

Hi! I can't see which guide you were using when writing this comment. Can you reply here with which guide and fix kit you used?

Clay Eickemeyer -

I see you posted this in Meta. I hope it's resolved soon! In the meantime, a guitar pick may work well enough for your repair.

Clay Eickemeyer -

what fix kit?

Meow Purr -

My fix kit didn't include an opening pick either

WILLIAM HARRIS -

Make sure you check inside the black boxes after emptying them. My pick was stuck inside one of the boxes.

AndyF -

My AliExpress refurbished screen came with a pick that has a coin-like circle that pops out, so no modification was necessary

Gijs Leegwater -

the picture shows 3 cm but the description says 3 mm's. Which one is it?

John Pena -

That is a misunderstanding. It is a ruler with a scale for cm, it shows 0.3 cm, i.e. 3 mm.

VauWeh -

Oh, come ON!

Big Ed -

It will ALWAYS be millimeters on a phone, but this step is ridiculous, skip it!

Leif DeWolf -

It's not an Ifixit KIT if it doesn't include everything. You'll need to order the opening pic separately. Or head to Walmart like myself and look for guitar pics. Hopefully, this will work just as well.

Jaleeljb97@icloud.com -

No pick in mine as well. It’s really not clear that you have to order this separately when ordering an IPhone SE 202/2022 screen repair kit. Is this the case?

Jackson Castiglione -

Frustrated, I ordered a compact package where everything was encapsulated. Useless suction tools could not separate the screen. If it is unable to decouple the screen, then why sucking suction tools you have provided.

Shourob Datta -

For my kit the triangle pick was stuck inside the box with the screen not with the other tools maybe it's also there for you

Henry Scheibehenne -

Y’all are getting far, FAR too detailed with some of this stuff…. Measuring and marking the pick that you won’t actually use to open the device?!? lol that’s kinda funny. Just heat it up, grab a spudger, and the back just pops right off! The iFixit tech need to stick to the KISS method more often, you know KEEP IT SIMPLE STUPID!!! Like l, for reals, I’ve been doing this stuff for YEARS and using iFixit guides regularly and this is just ridiculous at this point!

Leif DeWolf -

Will the phone still work if the sensor assembly on the back of the screen is damaged?

Mutshidzi Rambau -

Schritt 4

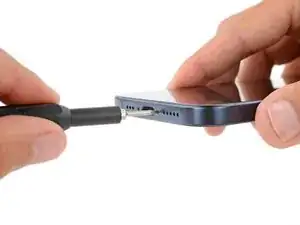

Entferne die beiden 7 mm langen P2 Pentalobe Schrauben auf jeder Seite des Ladeanschlusses.

Schritt 5

Wir haben die Anti-Clamp entwickelt, um das Öffnen von Geräten zu erleichtern. Wenn du sie nicht benutzen willst, überspringe die nächsten vier Schritte und folge einer anderen Methode.
Genaue Anweisungen für die Anti-Clamp findest du hier.
Die Anti-Clamp bringt Zug auf die Glasrückseite und auf das Display. Wenn du nur das Display öffnen willst, musst du die Glasrückseite mit Klebeband festhalten. In dieser Anleitung wird ausführlich beschrieben, wie das geht.
Schneide zwei Klebestreifen zurecht, bringe sie an den langen Kanten des iPhones an, falte sie über die Glasrückseite, um diese zu sichern.

Schritt 6

Drücke den blauen Griff zurück, damit die Arme der Anti Clamp frei beweglich werden.
Halte das Display nach oben und schiebe die Arme über die linke Kante des iPhones. Ein Saugnapf muss auf der Glasrückseite, der andere auf dem Display in der Mitte am unteren Rand sein.
Stütze dein iPhone auf z.B. einer kleinen Schachtel so ab, dass es horizontal zwischen den Armen der Anti-Clamp liegt.
Drücke die Saugheber zusammen, so dass sie auf den Oberflächen haften.
Wenn die Saugheber nicht gut auf den Oberflächen des iPhones haften, dann kannst du Klebeband verwenden, um eine griffigere Oberfläche zu schaffen.

Schritt 7

Drücke den blauen Griff vorwärts, um die Arme zu verriegeln.
Drehe den Griff eine volle Umdrehung im Uhrzeigersinn, oder bis du merkst, dass sich die Saugheber dehnen.
Wenn sich die Saugheber dehnen, achte darauf, dass sie sich weiterhin gegenüber stehen. Wenn sie auseinander rutschen, dann entferne die Anti-Clamp und bringe Klebeband für die Saugheber an, so dass sie besser halten.
Wenn du kein Klebeband hast, dann kannst du die Saugheber mit der Hand reinigen und anwärmen, so dass sie besser haften.

Schritt 8

Erwärme die Unterkante des Displays mit einem Fön oder einem Heißluftgebläse, bis du sie gerade noch anfassen kannst.
Überhitze das iPhone nicht, der Akku ist sehr hitzeempfindlich.
Warte eine Minute, damit sich der Kleber allmählich ablösen kann und sich ein Spalt zwischen dem Display und dem Rahmen bilden kann.
Wenn es nach einer Minute nicht gelingt, mit der Anti-Clamp einen ausreichend großen Spalt zu erzeugen, dann erwärme die Stelle nochmals und drehe den Griff eine Viertelumdrehung weiter. Gib der Anti-Clamp Zeit ihre Arbeit zu machen.
Setze ein Plektrum in den Spalt ein.
Um die Anti-Clamp abzulösen, musst du die Zuglaschen an den Saughebern ziehen.
Überspringe die nächsten zwei Schritte.

Schritt 9

Erwärme die Unterkante des Displays mit einem Fôn oder einem Heißluftgebläse, bis du sie gerade noch anfassen kannst.
Überhitze das iPhone nicht, der Akku ist sehr hitzeempfindlich.

Schritt 10

Bringe einen Saugheber am unteren Rand des Displays an.
Ziehe fest und gleichmäßig nach oben, bis ein Spalt zwischen dem Rahmen und dem Display entstanden ist.
Setze ein Plektrum mit der Spitze in den Spalt ein.

Schritt 11

Wenn du in den nächsten Schritten den Displaykleber auftrennst, sei an folgenden Stellen besonders vorsichtig:
Das Display ist mit zwei empfindlichen Kabeln mit dem Display verbunden: eines direkt oberhalb der Aktionstaste, das andere in der Mitte der linken Seitenkante.
Es gibt eine Vielzahl von Federkontakten rund um das Smartphone. Setze das Plektrum an diesen Stellen nicht tiefer als empfohlen ein, damit die Kontakte nicht verbogen werden.

触点被弄断了怎么办？？

Chris008 -

Schritt 12

Setze das Plektrum an der Unterkante nicht tiefer als 3 mm ein.
Schiebe das Plektrum zum Auftrennen des Klebers an der Unterkante vor und zurück.
Lasse das Plektrum in der unteren rechten Ecke stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 13

Erwärme die rechte Kante des Displays, bis du es gerade noch anfassen kannst.

Schritt 14

Setze das Plektrum an der rechten Kante nicht tiefer als 5 mm ein.
Schiebe das Plektrum um die untere rechten Displayecke herum und dann zur Einschalttaste hin, bis eine Raste, die das Display befestigt dich zum Stoppen bringt.
Rolle das Plektrum, so dass sich jetzt die flache Seite unter dem Display befindet.

Schritt 15

Verdrehe das Plektrum, um den Spalt zwischen dem Display und dem Rahmen soweit zu vergrößern, bis sich die rechte Raste löst.
Setze ein zweites Plektrum rechts von dem ersten ein.

Schritt 16

Schiebe das erste Plektrum in die untere rechte Displayecke zurück.
Schiebe das zweite Plektrum zum Auftrennen des Klebers zur oberen rechten Displayecke hin.
Lasse die Plektren stecken, damit sich der Kleber nicht wieder verbinden kann.

Schritt 17

Erwärme die Oberkante des Displays, bis du es gerade noch anfassen kannst.

Schritt 18

Setze das Plektrum an der Oberkante nicht tiefer als 3 mm ein.
Schiebe das Plektrum um die obere rechte Ecke herum und an der Oberkante entlang, um die beiden Rasten und den Kleber zu lösen.

Schritt 19

Erwärme die linke Kante des Displays, bis du sie gerade noch anfassen kannst.

Schritt 20

Setze das Plektrum an der linken Seitenkante nicht tiefer als 2 mm ein, damit die beiden Verbindungskabel zwischen Display und Smartphone nicht beschädigt werden.
Rolle das Plektrum um die obere linke Displayecke herum.
Schiebe das Plektrum zum Auftrennen des Klebers zur unteren linken Displayecke hin.

Schritt 21

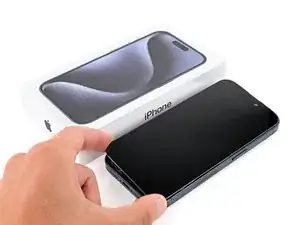

Lege eine kleine Schachtel oder einen Bücherstapel links neben das iPhone, um das Display beim Ablösen der Kabel abzustützen.

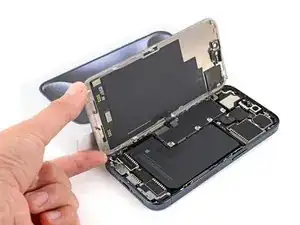

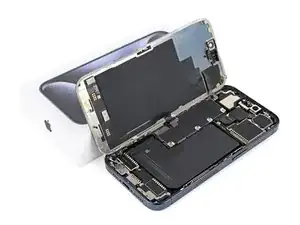

Klappe das Display von der rechten Kante her wie ein Buch auf.
Wenn das Display noch festhängt, gehe mit einem Plektrum nochmals rund um das Display herum und trenne restlichen Kleber auf.

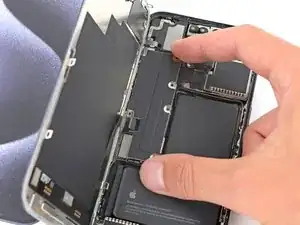

Stütze das Display ab, so dass du an die Kabel herankommst, ohne sie zu stark zu belasten.

Schritt 22

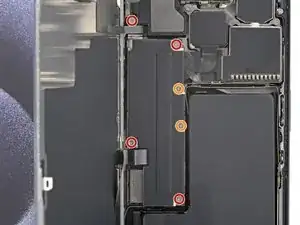

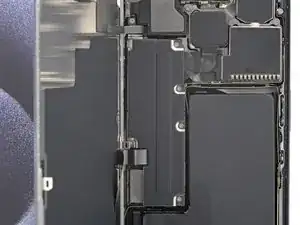

Entferne die sechs Y000 Schrauben, mit denen die Abdeckung des Logic Boards befestigt ist:
Vier 1,6 mm lange Schrauben
Zwei 1,3 mm lange Schrauben

Schritt 23

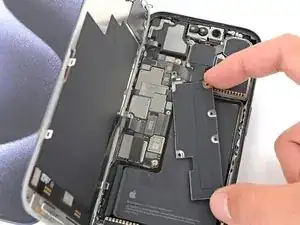

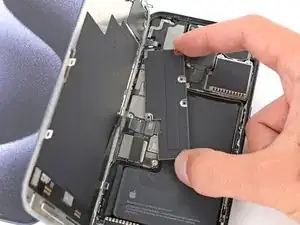

Drehe die Abdeckung des Logic Boards an der Unterkante gegen den Uhrzeigersinn und schiebe die obere linke Ecke unter dem Kabel zum Helligkeitssensor heraus. Entferne dann die Abdeckung.
Achte beim Zusammenbau darauf dass die obere linke Ecke der Abdeckung wieder unter das Kabel zum Helligkeitssensor gleitet.

Schritt 24

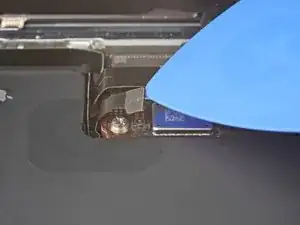

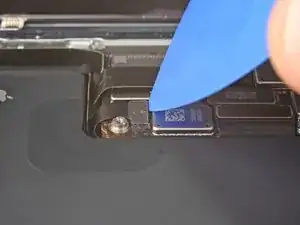

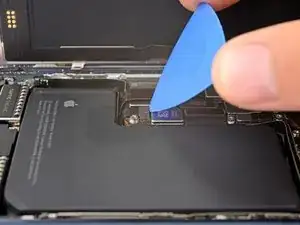

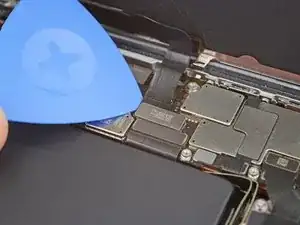

Heble den Druckstecker des Akkus in der unteren rechten Ecke des Logic Boards mit der Spitze eines Plektrums hoch und trenne ihn ab.
Um Druckstecker wieder anzuschließen, musst du ihn erst über dem Anschluss ausrichten und behutsam an einer Seite nach unten drücken, bis er einrastet. Drücke dann die andere Seite herunter. Kontrolliere, ob er flach sitzt, möglicherweise verhindert die Gummiisolierung um den Anschluss herum einen guten Kontakt.

Schritt 25

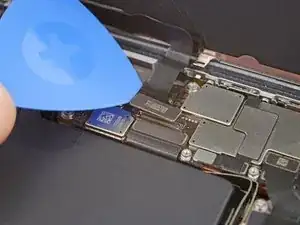

Heble das Displaykabel in der Mitte des Logic Boards mit der Spitze eines Plektrums nach oben und trenne es ab.

Schritt 26

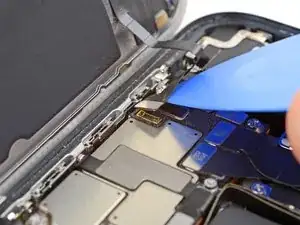

Schiebe ein Plektrum mit der Spitze vorsichtig unter das Kabel zum Helligkeitssensor in der oberen linken Ecke des Logic Boards.
Hebe das Kabel hoch und trenne es ab.

Schritt 27

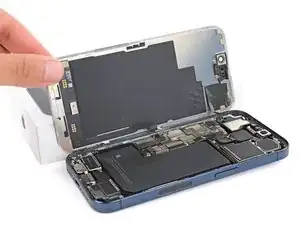

Entferne das Display.
Bringe beim Zusammenbau mit Hilfe dieser Anleitung neue Klebestreifen an und baue das Display ein.
Achte beim Reinigen des Rahmens darauf, dass keiner der Federkontakte beschädigt wird.

Abschluss

Um dein Gerät wieder zusammenzubauen, folge den Schritten in umgekehrter Reihenfolge.

Je nach Ersatzteil kannst du es möglicherweise mit Hilfe von Apples Repair Assistant kalibrieren, verfügbar ab iOS 18. Führe ein Update des Gerätes durch, navigiere zu Einstellungen → Allgemein →Über → Parts & Service History, tippe auf Restart & Finish Repair, und folge den Anweisungen auf dem Display.

Entsorge deinen Elektromüll sachgerecht.

Hat die Reparatur nicht ganz geklappt? Versuche es mit ein paar grundsätzlichen Lösungen, ansonsten findest du in unserem Forum Hilfe bei der Fehlersuche.
