Einleitung
Ein gelegentlich auftretender Fehler bei der iTeufel Air ist der Defekt des 5V Netzteils für die Spannungsversorgung der Hauptplatine. Erkennbar daran, dass die Standby Led der iTeufel Air gar nicht mehr leuchtet. Normalerweise sollte, wenn die iTeufel Air eingesteckt ist, die Standby Led orange leuchten. Eine mögliche Ursache ist eine defekte Diode (P6KE 200A) auf der Platine für das 5V Netzteil, die zum Ausfall des Netzteils führt.
Hinweis: Diese Anleitung richtet sich an Fachkräfte mit elektrotechnischer Erfahrung.
Wenn du keine Fachkraft bist, ist eine Reparatur in einem Repair Cafe o.ä. zu empfehlen! Für die Reperatur wird an der Hauptplatine gearbeitet, die mit 230 V potenziell lebensgefährliche Spannungen aufweist!!
Werkzeuge
Ersatzteile
-
-
Öffne die iTeufel Air, indem du die Lautsprecher Abdeckung auf beiden Seiten mit einem Hebelwerkzeug aufhebelst, sodass sich die Abdeckung vom Rest löst. Empfehlenswert ist es den Plastikheber an den rot markierten Stellen anzusetzen und die Abdeckung vorsichtig 2-3 cm anzuheben, damit sich die Klebestreifen von der Abdeckung lösen.
-
Falls sich die Abdeckung nicht mit einem Plastikheber lösen lässt, kannst du es mit einem schmalen Schlitzschraubenzieher vorsichtig versuchen
-
Wenn du auf der einen Seite die Abdeckung gelöst hast, fixiere die Abdeckung, sodass diese offen bleibt, z.B. mit dem Plastikheber und löse die Abdeckung auch auf der anderen Seite.
-
-
-
Öffne nun die Abdeckung vorne, indem du mit dem Plastikheber zwischen der schwarzen Abdeckung und dem weißen Rahmen diese anhebst. Die Abdeckung ist an den 4 rot markierten Punkten mit dem Gehäuse verklebt.
-
-
-
Schraube nun die Lautsprecher von dem Gehäuse mit einem PH 2 Schraubenzieher ab.
-
Hebel danach die Abdeckung mit den Lautsprecher von dem Gehäuse ab, indem du an den mit den Pfeilen bezeichneten Stellen mit einem Plastikheber die schwarze Abdeckung leicht anhebst.
-
-
-
Hebe nun die Platte mit den Lautsprechern vorsichtig ab und lege diese vor das Gehäuse.
-
Achte dabei darauf die Kabel nicht abzureissen. Eventuell müssen die Kabel zu den Lautsprechern unter den Bassreflexrohren herausgeholt werden.
-
-
-
Nun müssen die Bassreflexrohre aus dem Gehäuse gelöst werden. Diese sind umlaufend in das weiße Gehäuse geklebt. Die Verklebungen können mit einem Messer vorsichtig abgeschnitten werden.
-
Dann lässt sich das Basreflexrohr am besten von innen nach außen aus dem weißen Gehäuse herausdrücken.
-
-
-
Schraube nun die Platine des Netzteils mit einem PH 2 Schraubenzieher ab.
-
Bevor du die Platine herausnimmst, löse noch die Platinen-Steckverbindung für die Netzversorgung (schwarzes Kabel) und den weißen Platinensteckverbinder zur Hautptplatine.
-
-
-
Mit dem roten Kreis ist die defekte Diode markiert. Tausche diese mittels eines Lötkolbens gegen eine baugleiche Diode (P6KE 200A) aus und achte auf die Polung der neuen Diode beim Einbau.
-
Optisch ist eine defekte Diode nicht immer erkennbar. Falls dies der Fall ist, sollte die Diode herausgelötet werden und mittels des Diodenprüfmodus eines Mulitmeters durchgemessen werden.
-
-
-
Wenn die Diode funktionsfähig ist, können bei dem 5V Netzteil auch andere Bauteile defekt sein.
-

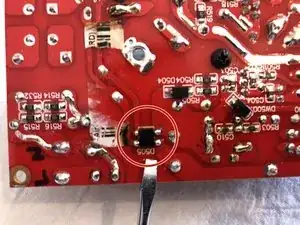

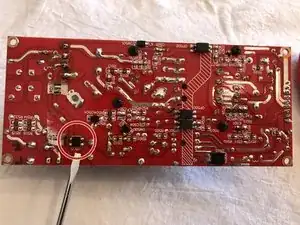

Bei einem Überspannungsschaden (z.B. Blitzeinschlag) können folgende Komponenten defekt sein: Sicherung (5mm Raster), IC Schaltnetzteil (TNY 280 PN) und der Brückengleichrichter (auf der Rückseite der Platine). Diese müssen alle ausgetauscht werden.
-
Arbeite die Schritte in umgekehrter Reihenfolge ab, um dein Gerät wieder zusammenzubauen.
